Bosch AKE30

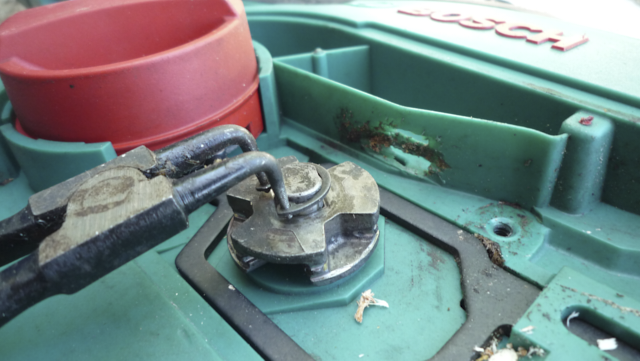

Démontage

Ce n'est pas difficile, la construction est de qualité.

Il vous faut un tournevis torx T20.

Et faire attention, il y a 3 ressorts qui ne demandent qu'à sauter loin dans votre atelier.


I - Démontage de la poignée

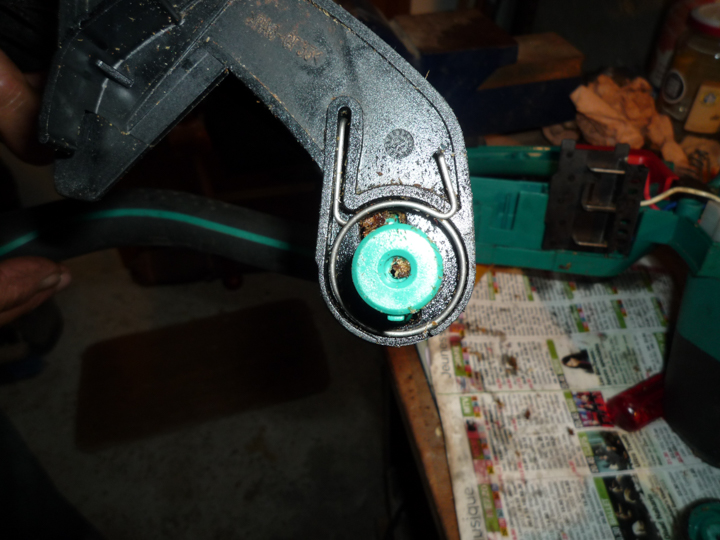

Une seule vis longue, notez bien la position du ressort pour le remontage.


AKE30_demontage_1040974
Photo 74

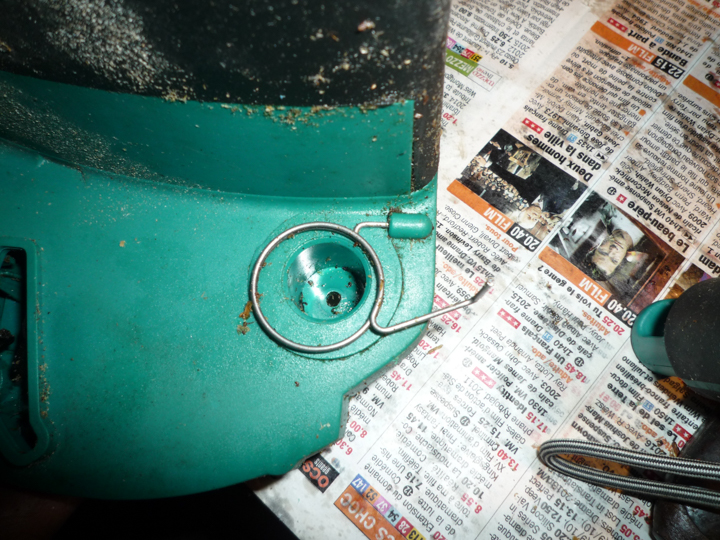

AKE30_demontage_1040977
Photo 75


Une fois la poignée déposée, enlevez toutes les vis et ouvrez avec précaution.

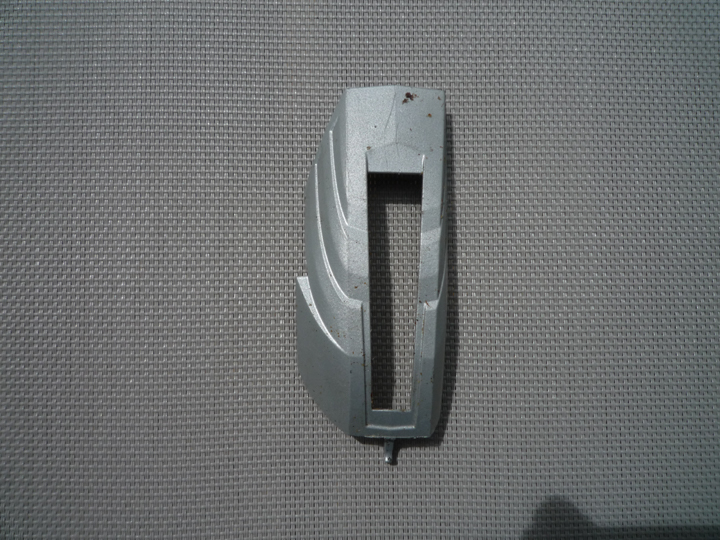

II - Le capot du regard niveau d'huile

Il se déclipse par le haut


AKE30_demontage_1040986
Photo 86

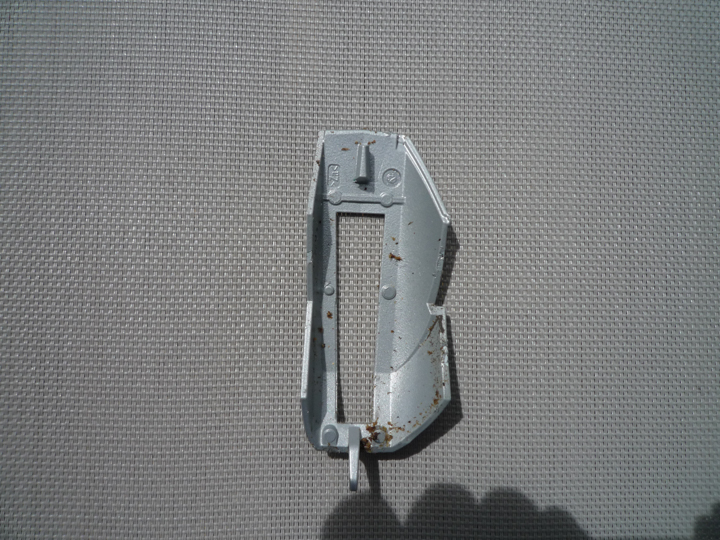

AKE30_demontage_1040988
Photo 88


III - Les deux ressorts de la commande

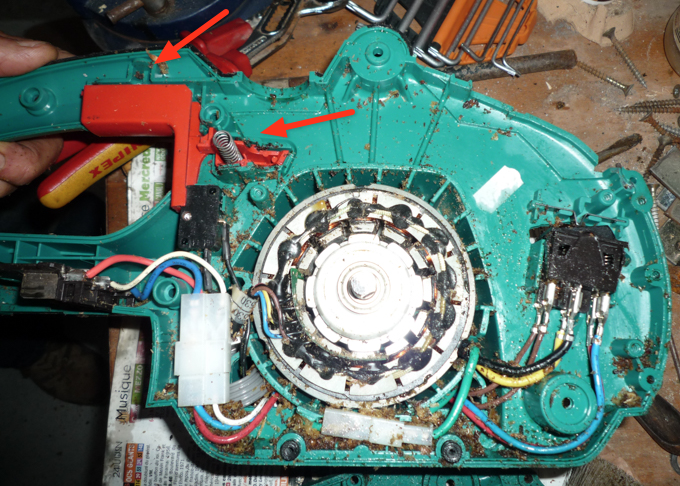

Le premier, est visible sur la photo ci-dessous, le deuxième est parti sans que je le vois ou entende. Je ne l'ai jamais retrouvé. Sa fonction est de repousser la gâchette rouge.


AKE30_demontage_1040966
Photo 66

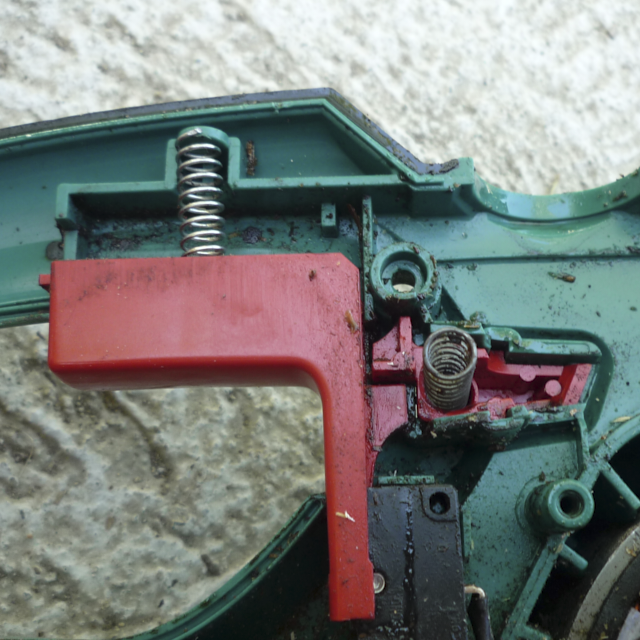

Le ressort et les deux morceaux rouges de la gâchette tombe facilement, étudiez bien le fonctionnement pour le remontage.



IV - Le bac à huile

Il tombe facilement en se déconnectant de la partie blanche. Il n'y a pas de serrage, c'est juste enfiché.

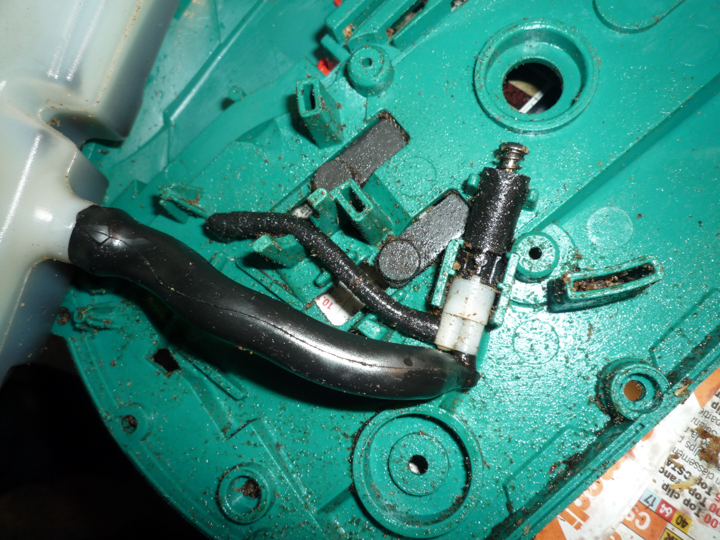

AKE30_demontage_1040972
Photo 72

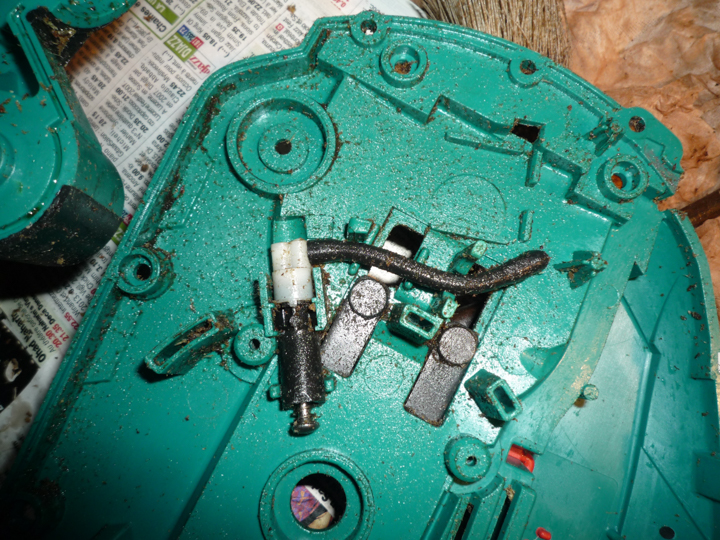

AKE30_demontage_1040964
Photo 64

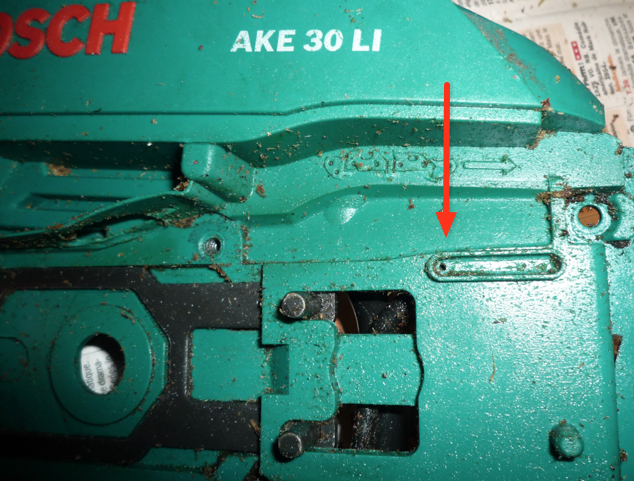

Le petit tube noir envoie l'huile de l'autre côté dans le petit trou.


AKE30_demontage_1040973
Photo 73


Le remontage se fait sans difficulté, une fois vu les positions des ressorts.
