Création d'un HackIntosh

sur un NUC6i3

avec le bootloader Clover

Ce tutoriel comprend une installation simple pour débutants et en ajout les méthodes de création pour comprendre. Les fichiers joints à ce tutoriel sont testés sur un NUC6i3.

Il est parfaitement opérationnel sur les deux sorties HDMI et DisplayPort, Ethernet et l'audio sur le jack en façade fonctionnent ainsi que l'audio sur les haut-parleurs si vous avez un écran avec haut-parleur.

Je n'ai pas acheté la carte wi-fi Bluetooth compatible Apple, car j'ai une connexion Ethernet directe. Il faut acheter une carte spécifique.


Le matériel

Intel propose un NUC i3, i5, i7 et deux options : le petit SYK et le grand SYH qui est plus haut de 16mm, avec un slot M.2 en plus, ce qui permet d'ajouter une carte WiFi/Bluetooth compatible Apple ou un deuxième SSD ou un disque dur 2,5". Notez, à mon achat les deux options étaient au même prix.

J’ai donc pris comme configuration :

Les grandes étapes

En détail

  1. Récupération du logiciel d'installation de macOS ;
  2. Formatage d'une clé USB au format Apple ;
  3. Installation de macOS sur la clé ;
  4. Installation de Clover sur la clé en mode EFI ;
  5. Création d'une clé de Post-installation ;
  6. Paramétrage du BIOS du NUC ;
  7. Installation de macOS à partir de la clé sur le SSD ;
  8. Installation de Clover sur le SSD ;
  9. Vérification que l'Audio et Ethernet fonctionnent ;
  10. Post installation.

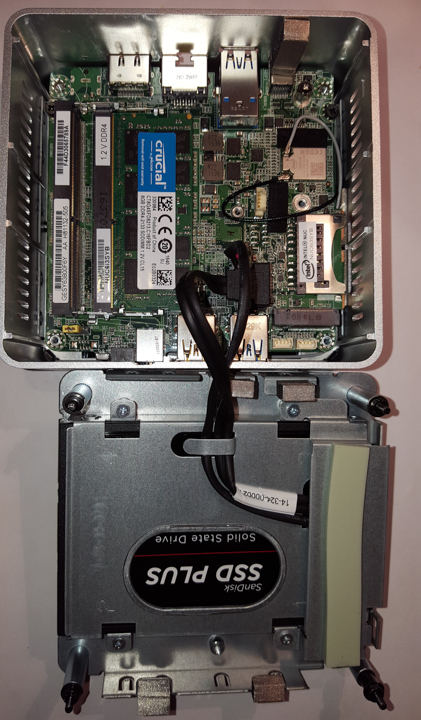

Installation de la RAM et du SSD dans le NUC

Ouvrez le boîtier sans déconnecter les câbles en basculant avec précaution le couvercle sur le côté. Les câbles sont un peu tendus.

Il faut de la RAM SO-DIMM DDR4 2133 MHz CAS 15 1,2v

Si vous ne mettez qu'une seule barrette, mettez-la dans le slot du fond comme sur la photo. (J'ai pris pour débuter qu'une seule barrette de 8 giga pour permettre de passer à 16 giga par la suite).

Enfichez votre SSD, cela passe vraiment juste. Ou un disque dur 2,5 pouces (7 mm ou 9,5 mm hauteur max).


NUC_ouvert
Photo NUC_ouvert

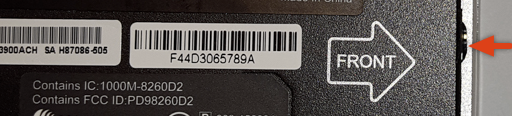

Pour refermer le boîtier, il y a une flèche marquée «  FRONT » à mettre en face d'une encoche.


NUC_dos
Photo NUC_dos


Préambule : Gestion de la partition EFI

C'est quoi une partition EFI (Extensive Firmware Interface). C'est une partition invisible qui existe sur tous les disques durs, clés USB, SSD formatés. Elle est généralement vide. Pour le disque de démarrage, elle contient le bootloader, celui d'Apple en standard, celui de Clover pour un HackIntosh.

Pour rendre une partition EFI visible :

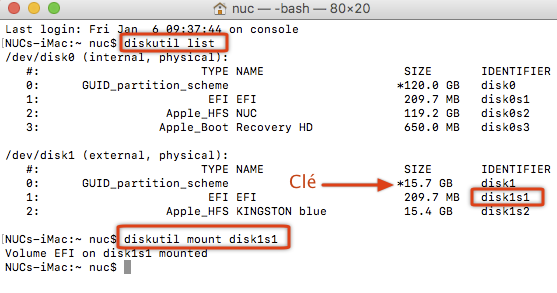

Première méthode, lancez l'application « Terminal » qui se trouve dans /Applications/Utilitaires.

Tapez la commande « diskutil list » pour voir toutes les partitions.

Puis tapez « diskutil mount diskXs1 » soit disk0s1 ou disk1s1 pour les partitions EFI dans l'exemple de la photo ci-dessous.


Terminal
Photo Terminal

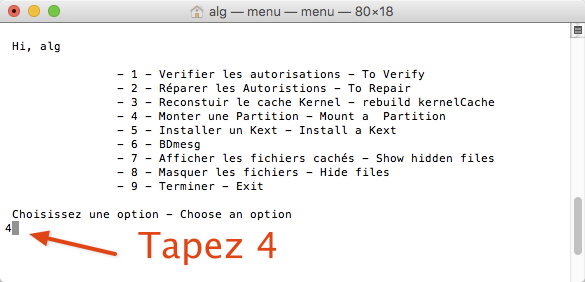

Où utilisez l'utilitaire M-T-H (utilisation du terminal par menu).


M-T-H
Photo M-T-H


L'option 4 donne la même liste que « diskutil list ».

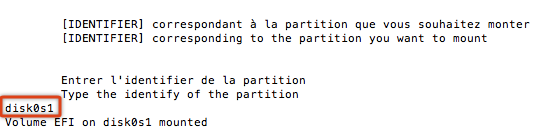

Vous tapez juste le nom de la partition « disk0s1 ». C'est donc plus rapide que les commandes Terminal.


M-T-H-02
Photo M-T-H-02



1 - Récupération du logiciel d'installation de macOS

Pour la préparation, il vous faut un Macintosh fonctionnel.

Récupérez « Install macOS El Capitan » depuis le Mac App Store. Il sera stocké dans le dossier /Applications.

Pendant que vous y êtes au téléchargement, récupérez les logiciels suivants qui vous seront utiles :

J'ai testé El Capitan et Sierra 10.12.2. Les deux s'installent sans problème. Je reste néanmoins avec El Capitan, car il n'y a rien qui m'intéresse dans Sierra, et je me méfie de plus en plus des méthodes d'enfermement d'Apple qui nous pousse vers iCloud.



2 - Formatage d'une clé USB au format Apple

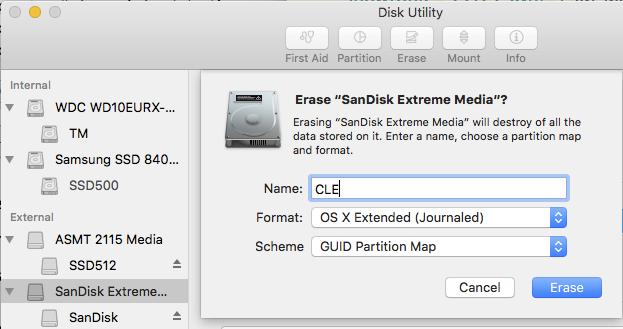

C'est un formatage normal avec l'utilitaire de disque, option :

Utilitaire de disque de El Capitan Formatage
Photo Formatage


Rappel, il faut une clé d'au moins 8giga. Vérifiez, j'en ai eu une qui ne faisait que 7,5 et j'ai eu droit à plus de place. Notez qu'il n'y a que deux euros de différence entre une clé de 8 giga et une de 16 giga en entrée de gamme.

Pour accélérer l'installation, vous pouvez prendre une USB3.

Caractéristiques de quelques clés USB3 que j'ai :

Kingston DataTraveler G4 USB3.0 16Go 9,90€, Write 25MB Read 34MB lente, mais facile pour écrire dessus au feutre.

HyperX Fury USB3.0 16 Go 15,90€ Write 54MB Read 115MB

Sandisk CZ80 Extreme USB3.0 16Go 29,99€, Write 50MB Read 245MB

Test effectué avec l'application ParKdal.



3 - Installation de macOS sur la clé

Première méthode

Par copie de fichier qui dispose des avantages suivants :

C'est la méthode recommandée par Macbidouille. C'est facile, mais assez long. Il faut être méticuleux et bien suivre le tutoriel. J'ai fait un chapitre à part avec beaucoup de captures d'écran, à lire ici à MacCLE.


Deuxième méthode

Il y a une version automatique via le terminal que je n'ai pas testé.


sudo /Applications/Install\ OS\ X\ El\ Capitan.app/Contents/Resources/createinstallmedia --volume /Volumes/CLE --applicationpath /Applications/Install\ OS\ X\ El\ Capitan.app --nointeraction

Troisième méthode

Une autre version automatique est via le logiciel Unibeast du site américain tonymacx86. Son avantage, c'est qu'après quelques clics pour choisir les options vous pouvez faire autre chose.

Son défaut, ce n'est pas la même version de Unibeast pour El Capitan ou Sierra.


Téléchargez Unibeast 6 pour El Capitan.

Vérifiez que vous avez bien le fichier « Install OS X El Capitan » dans votre dossier Applications.

Lancez Unibeast 6 et choisissez votre clé pour l'installation, l'icône passe en bleu.


UniBeast0
Photo UniBeast0


Écran suivant, sélectionnez « El Capitan », l'icône passe en bleu.


UniBeast1
Photo UniBeast1


Écran suivant, sélectionnez « UEFI Boot Mode », l'icône passe en bleu.


UniBeast2
Photo UniBeast2


Écran suivant, surtout ne rien sélectionner.


UniBeast3
Photo UniBeast3


Écran suivant, vous permet de vérifier que vous avez sélectionné les bonnes options.


UniBeast4
Photo UniBeast4


Écran suivant, votre mot de passe, et c'est parti pour quelques minutes.


En résultat vous avez MacOS installé sur la clé et un Clover spécial UniBeast installé dans la partition EFI de votre clé. À l'étape suivante, il faudra supprimer ce Clover spécial UniBeast pour le remplacer par le mien.




4 - Installation de Clover sur la clé en mode EFI

Si vous avez fait sans interruption les différentes étapes, la partition EFI est restée visible sur le bureau, sinon, rendez la visible avec l'utilitaire M-T-H.

Elle est vide si vous avez utilisé la première méthode d'installation de macOS. Si vous avez utilisé UniBeast la troisième méthode, il faut supprimer tout ce que UniBeast a créé. Supprimez tout, la partition doit être vide.


Si votre écran ne comporte pas de haut-parleur, téléchargez mon dossier Audio-Jack (Clover-TutoALG-NUC6i3-Audio-Jack-V3.zip). La sortie son se fera sur le jack en façade du NUC.

Si votre écran comporte des haut-parleurs, téléchargez mon dossier Audio-HP (Clover-TutoALG-NUC6i3-Audio-HP-V2.zip). La sortie son se fera sur les haut-parleurs de l'écran et sur le jack en façade du NUC.


Copiez mon dossier Audio-Jack ou Audio-HP dans la partition EFI de la clé USB.


Contenu du dossier

En première ligne vous voyez un dossier vide qui a pour unique but de donner un titre pour préciser à quel EFI vous avez à faire, car si vous en ouvrez plusieurs pour des tests de versions différentes, ils portent tous le même nom EFI. C'est une astuce personnelle non obligatoire.


Les points importants sont dans le dossier /Clover/kexts/Other

La version Audio-HP possède deux kexts supplémentaires FakePCIID et FakePCIID_HDMI_Audio.

La config.plist est différente pour la version de Audio-Jack et Audio-HP.


EFIDossier
Photo EFIDossier


Vous avez fini de copier mon dossier sur la partition EFI de la clé ?

Voilà, c'est fini. La clé USB d'installation de MacOS est prête.



Si vous voulez savoir comment créer ce dossier « Audio-Jack », lisez ici CloverEFI.



5 - Création d'une clé de Post-installation

Elle vous facilitera la vie pour installer Clover sur le SSD du NUC.

Il est intéressant de le faire sur une clé séparée. Car, cette clé est aussi utile en cas de blocage de Clover sur le SSD. En cas de blocage on démarre sur cette deuxième clé en passant par F10 du BIOS. Cela évite d'utiliser la clé d'installation de MacOS, qui va vous forcer à nouveau d'installer Mac OS. C'est l'intérêt d'avoir cette deuxième clé sans l'installeur MacOS.

De plus, elle va vous permettre de stocker les utilitaires de gestion de Clover et vos utilitaires personnels.

Prenez l'une de vos clés formatées pour Mac. Il n'est pas nécessaire qu'elle soit vide.

Pour rendre bootable cette deuxième clé, dans la partition EFI de cette deuxième clé, copiez mon dossier Audio-Jack (de préférence car plus simple) ou Audio-HP pour permettre le démarrage sur le Clover de cette clé.

Puis dans un dossier à part copiez mon dossier Audio-Jack ou Audio-HP nécessaire pour créer la partition EFI du SSD du NUC.


Enfin dans un autre dossier à part copiez l'utilitaire M-T-H, les utilitaires pour faire les adaptations Clover Configurator, Kext Wizart et toutes autres applications de votre choix suivant vos habitudes. Par exemple, pour moi, BBEdit pour lire la config.plist, Path Finder, etc...



6 - Paramétrage du BIOS pour le NUC

Branchez un clavier filaire sur le port USB arrière bas et démarrez votre NUC. Au moment où le logo « Intel NUC » apparaît, appuyez sur la touche « F2 ». Cela vous fait entrer dans le BIOS.

Si le logo du BIOS n'apparaît pas ! Pas de panique, c'est seulement quelque chose de mal branché dans le matériel. Vérifiez que la RAM est bien enfichée. Si cela ne marche toujours pas, mettez qu'une seule carte RAM dans le slot du bas.


Vous êtes entré dans BIOS, positionnez les paramètres suivants :

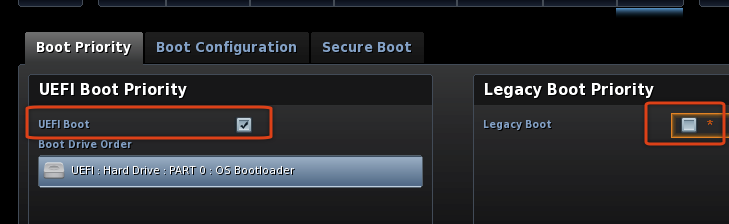

Dans Boot > Boot Priority

Décochez Legacy Boot

Cochez UEFI Boot


BIOS10-boot-priority
Photo BIOS10-boot-priority

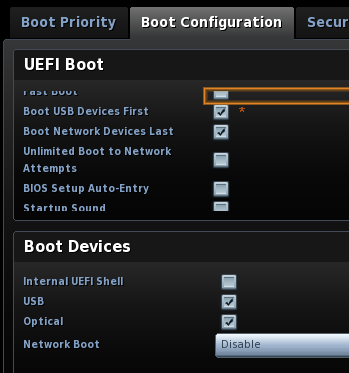

Dans Boot > Boot Configuration

Décochez Fast Boot

Décochez Boot to Network (Disable)

Cochez Boot USB Devices First


BIOS12-boot-config
Photo BIOS12-boot-config

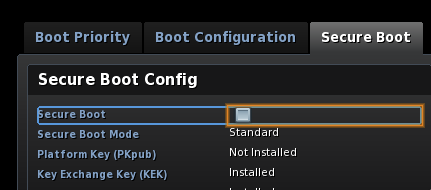

Dans Boot > Secure Boot

Décochez Secure Boot


BIOS14-boot-secure
Photo BIOS14-boot-secure

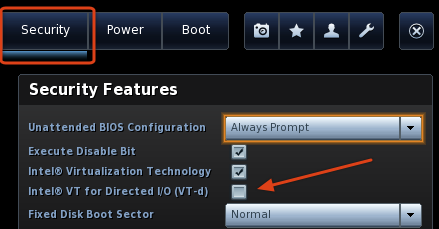

Dans Security > Security Features

Décochez Intel VT for Directed I/O (VT-d)


BIOS20-security
Photo BIOS20-security

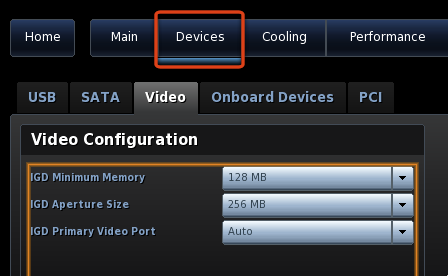

Dans DEVICE > Vidéo

Portez IGD mémoire minimum porté à 128MB

Portez IGD Aperture size porté à 256MB


BIOS30-devices-video
Photo BIOS30-devices-video

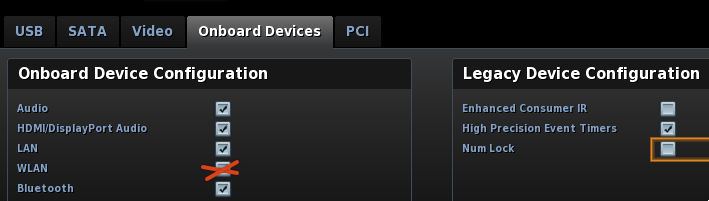

Dans DEVICE > Onboad Devices

Décochez WLAN

Décochez Num Lock


BIOS32-devices-onboard
Photo BIOS32-devices-onboard

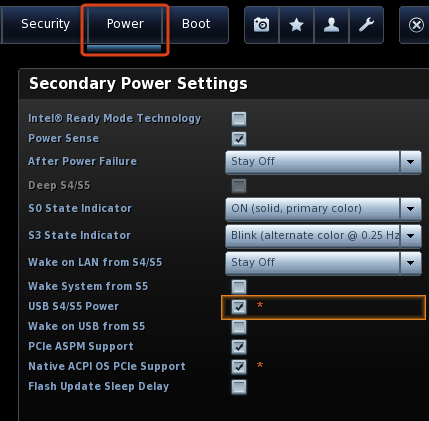

Dans POWER

Décochez Wake on LAN (Stay off)

Cochez USB S4/S5 power

Cochez Native ACPI OS PCIe Support


BIOS40-power
Photo BIOS40-power




7 - Installation de macOS à partir de la clé sur le SSD

Mettez votre clé USB d'installation sur le port USB arrière haut, qu'elle soit USB3 ou USB2.

Démarrez votre HackIntosh.

Le menu de Clover apparaît.

Choisissez « Boot macOS from OS X Base System ». Facile, Il y en a qu'un, si c'est la première fois. (Encadré rouge, et cercle vert à la base).



Photo Z710SSD-logoClover


Validez par la touche « retour ».

J'ai laissé le mode « verbose » de mise au point. Vous le supprimerez quand vous serez sûrs que tout marche bien.

Vous arrivez au logo Apple.



Photo Z710SSD-logoApple



Attendez patiemment, au moins cinq minutes, suivant la puissance de votre processeur, et surtout la lenteur de lecture de l'USB.

Vous obtenez un écran noir pendant au moins deux minutes avant d'avoir le menu des choix des langues.



Photo Z710SSD-Langue



Arrivée à ce niveau, si le SSD du NUC n'est pas formaté, c'est le moment de faire.

Car c'est à cette étape que la barre des menus devient active et visible.

Choisissez l'application « Utilitaire de disque... » dans le menu « Utilitaires », et formatez votre SSD.



Photo Z710SSD-20


C'est un formatage normal avec l'utilitaire de disque, options :

Formatage
Photo Formatage


Quittez l'utilitaire de disque.

Et continuez l'installation de macOS El Capitan comme sur n'importe quel Mac.


Menu des licences à accepter.


Choisir sur quelques disques durs ou SSD l'installation se fera. Pas sur la clé bien sûr.



Photo Z710SSD-22


L'installation s'exécute. (20mn Environs).

Puis redémarrage.

Puis, installation normale Apple.

À ce niveau, comme vous n'avez pas la certitude d'avoir Ethernet actif, répondez :

NON à la connexion à iCloud

NON à la connexion à votre AppleID

NON à la localisation

NON à l'envoi d'informations vers Apple

Au final, vous arrivez sur l'écran macOS opérationnel.

Surtout, ne quittez pas, il faut maintenant installer Clover sur la partition EFI de votre SSD.

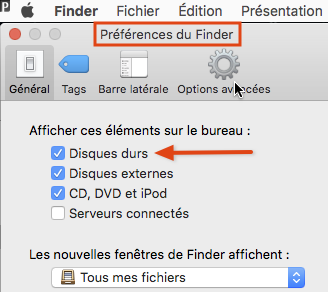

Au passage, rendez visible votre SSD dans les « Préférences du Finder » en cochant l'option «  Disques durs ».


Finder
Photo Finder




8 - Installation de Clover sur le SSD du NUC

C'est strictement la même chose que l'installation de Clover sur la clé.

Insérez la deuxième clé USB que vous avez préparée et qui contient mon dossier Audio-Jack ou Audio-HP.

Avec l'application M-T-H faites apparaître la partition EFI du SSD du NUC.

Copiez mon dossier Audio-Jack ou Audio-HP dans la partition EFI du SSD du NUC.

En complément copiez dans le dossier /Applications du NUC les applications qui vous sont habituelles (M-T-H, BBEdit, Path Finder, ...) que vous aviez placées sur cette deuxième clé.



9 - Vérification que l'Audio et Ethernet fonctionnent

Vous redémarrez votre HackIntosh.

Vous attendez que la LED de votre NUC soit éteinte pour enlever votre clé USB d'installation.

Votre HackIntosh redémarre.

Cette fois-ci, vous voyez dans votre menu Clover l'option de démarrage sur votre SSD.



Vérification de l' Ethernet

Lancez Safari et venez me dire bonjour legallou.com


Vérification de l'Audio

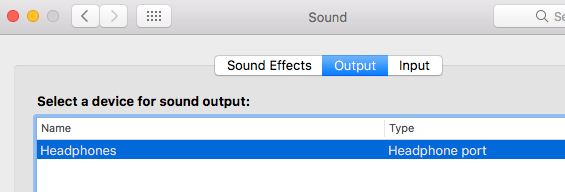

Vous allez dans les Préférences Système, onglet son, et vous vérifiez que vous avez bien dans l'onglet « Sortie » le matériel «  Headphones ».


Sound
Photo Sound

Vous allez dans l'onglet à côté « Effets sonores » et vous faite bip bip. Trois fois pour bien mesurer votre satisfaction d'avoir bien travaillé.

Mais, ce n'est pas fini. Vous avez probablement du larsing sur la sortie de jack. J'en avais.



10 - Post installation

Malheureusement, je n'ai pas trouvé de solution en pur Clover pour supprimer ce larsing, c'est-à-dire sans toucher à MacOS.

Les spécialistes de Macbidouille n'ont pas de solution à ce jour, voir Nuc6i3SYH problème de larsing.

Nous allons corriger en modifiant MacOS, d'où l'importance de faire toutes les mises à jour de MacOS avant de passer à cette étape.


Il y a peu de risque qu'il faille refaire cette correction à chaque mise à jour, car c'est un ajout.

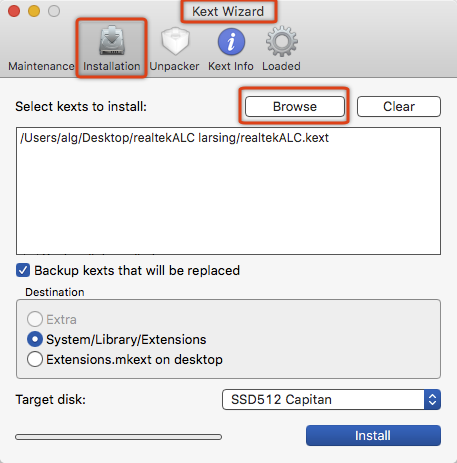

Il faut installer dans /System/Libary/Extension un realtekALC.kext spécifique. Attention, il ne faut pas l'installer à la main, il faut le faire avec un installateur spécifique comme Kext Wizart.



KextWizart-10
Photo KextWizart-10


Redémarrez votre NUC6i3 et admirez le résultat.



Voilà vous avez un HackIntosh parfaitement fonctionnel



Note : Si vous bricollez la configuration, Il faut parfois vider les caches avec Kext option maintenance, et même parfois redémarrer deux fois.








Merci
SignatureZapfino


PS : Si vous installez un NUC avec ce tutoriel, passez-moi une petite mail. J'aimerais savoir si cela vaut le coût de faire tout ce travail.



Annexe

Si vous voulez savoir comment obtenir les pilotes de l'audio et d'Ethernet, (Utile si vous voulez adapter pour une autre carte mère) :


Dossier recherche audio.


Dossier recherche Ethernet.


CloverEFI Installation de Clover. Méthode complète.


USBinjector Affectation et activation des ports USB.





Mise à jour

Audio-Jack

V3 - 27 janvier 2017 : Ajout de « External icons patch ».


Audio-HP

V1 - 27 janvier 2017 : Audio HDMI sur les haut-parleurs de l'écran - méthode tonymacx86 avec modification de MacOS.


V2 - 16 février 2017 : Audio HDMI pur Clover.





Archives

Audio HDMI sur les haut-parleurs de l'écran - méthode tonymacx86

J'ai trouvé pour l'audio sur les haut-parleurs des écrans une méthode plus simple qui ne touche pas à MacOS, qui donc, ne nécessite pas de faire une post installation à chaque mise à jour de MacOS. Je laisse la méthode tonymacx86 en archive.

Si vous avez des haut-parleurs dans votre écran téléchargez mon dossier Audio-HP (Clover-TutoALG-NUC6i3-Audio-HP-V1.zip) et faites la même installation dans la partition EFI de votre NUC (pas la peine de le faire sur les clés, vous pouvez rester avec Audio-Jack dessus).


Dossier « Audio-HP »

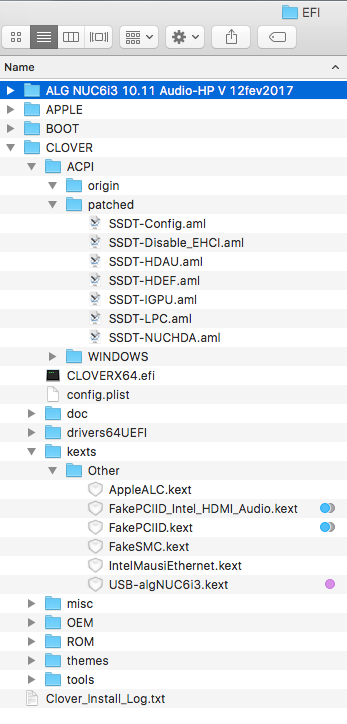

La partition EFI de votre clé aura cette structure.

Notez la quantité importante de patchs dans le dossier /Clover/ACPI/patched


EFIdossierAUDIO-HP
Photo EFIDossierAUDIO-HP


Plus deux .kext FakePCIID dans le dossier /Clover/kexts/Other

Si vous voulez savoir comment construire ce dossier « Audio-HP » suivez ce tutoriel qui a une longue série d'installation des logiciels RehabMan au terminal.



Post installation Clover « Audio-HP »

Il faudra faire cet post installation à chaque mise à jour car c'est un remplacement.

Il faut remplacer dans /System/Libary/Extension le AppleHDA.kext MacOS par le mien. Téléchargez le ici AppleHDA.kext.

Attention, il ne faut pas l'installer à la main, il faut le faire avec un installateur spécifique comme Kext Wizart.

Cochez l'option « Backup kexts that will be replaced » pour conserver l'original.


Redémarrez votre NUC.








Merci de votre visite


UP
