Agrandissement du support accu

Pour accu 3S/1000mA



j'ai choisi de reconstruire les deux supports du train d'atterrissage plutôt que de rajouter deux plaques comme dans la méthode proposée par cactus sur le forum du site heli4. L'avantage de mon choix, c'est que le support est presque invisible.


Les accus d'origine de E-sky sont des 3S/800mAh 20C 70x27x19mm 65g à 22.58€.

Mon support fut construit initialement pour des accus 3S/1000mA 30C 99g que j'avais en stock 78x35x21.

Les 25C étant suffisant en puissance 3S/1000mA 25C de 78x33x19mm 82g à 4.90€. J'en ai acheté quelques jours après le succès de la création de mon support. Résultat ces 25C flottent dans mon support initial, surtout que la longueur fait qu'ils reposent sur le début de l'arrondi en bout de l'accu. J'ai modifié mon support en passant la hauteur de 21 à 19mm. Le support devient invisible. (J'ai mis les photos des deux).

Je vous recommande donc d'acheter vos accus avant de faire le support si vous voulez le faire à la taille exacte pour un bon maintien de l'accu. Car si avec ma méthode il est facile de réduire la hauteur par ponçage, la largeur nécessite de tout refaire.


J'ai utilisé du contreplaqué de 3 mm d'épaisseur et de la tige ronde en bois dur de diamètre huit. J'ai réutilisé les vis du BigLama, plus quatre supplémentaires pour visser le rondin sur la plaque. Du contreplaqué de 2mm serait suffisant, j'ai pris le 3mm, car j'avais des chutes en stock.



Cela donne cela en final.

BigLama785

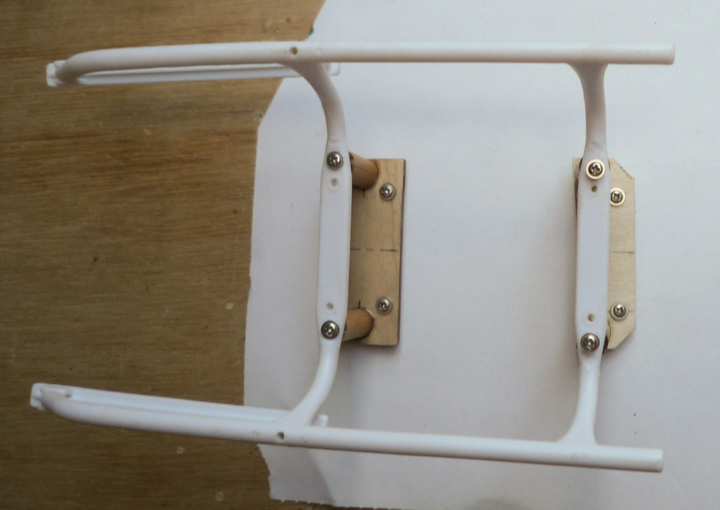

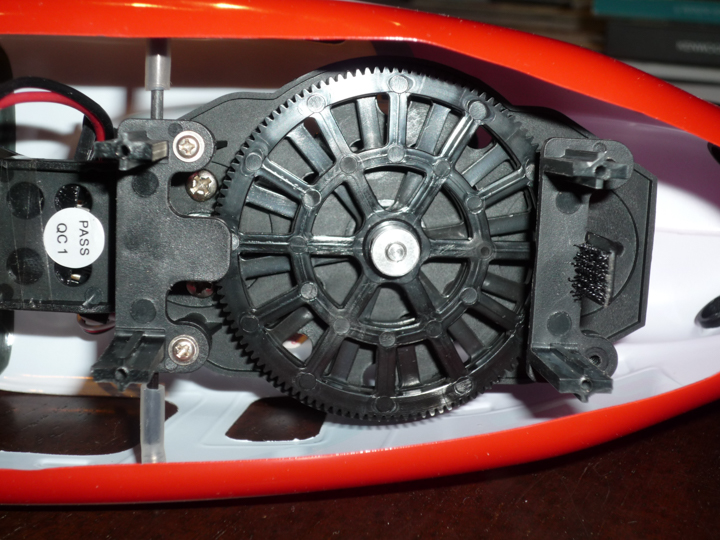

Mes supports bois remplacent ceux en plastique, qui seront démontés et conserver intact. Notez bien le sens de leur montage, pour mettre les vôtres dans le bon sens.

J'ai pris cette option, pour pouvoir revenir à l'état initial.

Une autre solution, ayant déjà fait de la "choucroute" de résine et sciure de bois, serait d'araser les entretoises plastiques et de mettre les rondins à la place. Ils déborderaient un peu du plastique. La choucroute comblerait.



BigLama762

coteBigLama

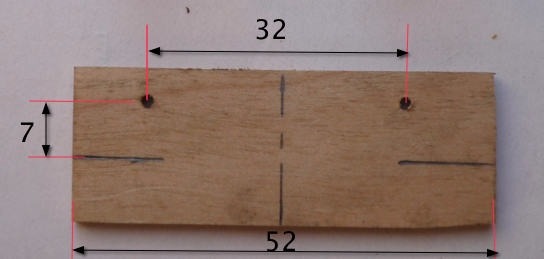

Les deux plaques sont identiques, à l'exception du chanfrein. Soyez très précis sur les cotes. Elles sont en millimètres.

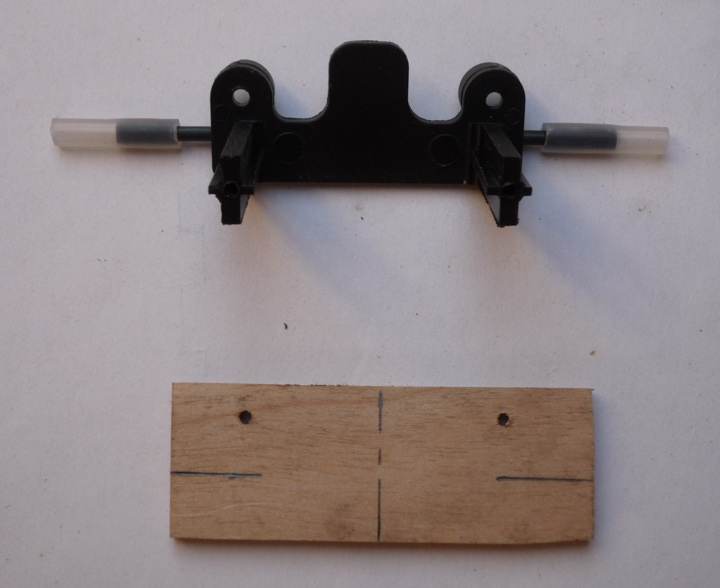

Une autre vue pour voir la correspondance

BigLama772



Collage des rondins sur la plaque

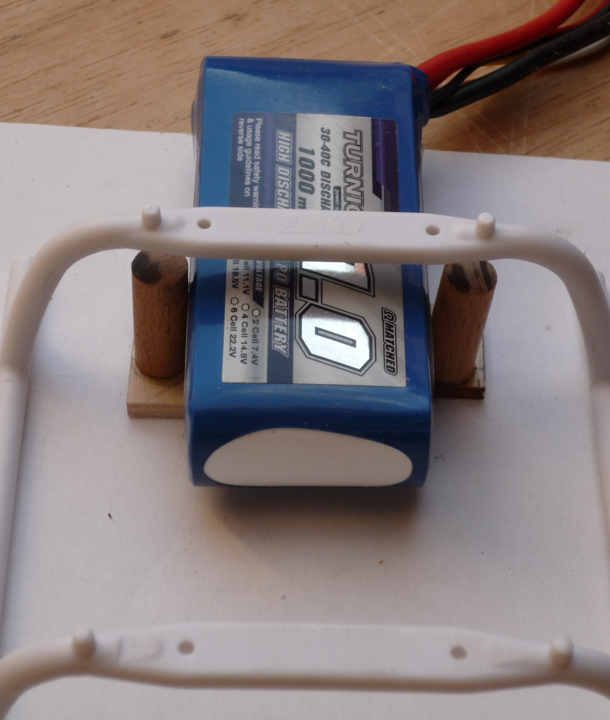

Ne collez pas les deux rondins en même temps. Collez le premier et quand ce sera bien sec contrôlez l'écart avec l'accu.

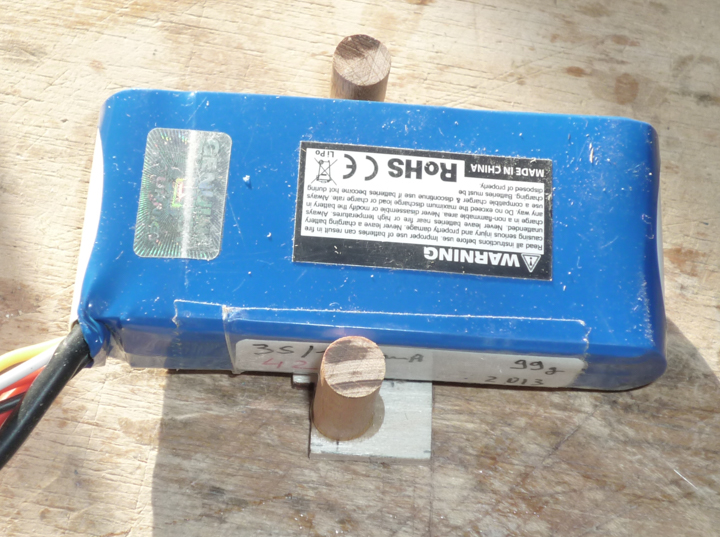

Aussi ne collez pas le deuxième rondin le long de l'accu. Il y aurait trop de jeux. Vous marquez le pourtour du rondin avec un crayon fin. Vous enlevez l'accu. Et vous collez le rondin 1 mm plus à l'intérieur. Cela donnera le serrage avec le boursouflé de l'accu.

Il vaut mieux un peu trop de serrage qui peut se corriger facilement en limant le rondin.



BigLama767
Le trop en longueur et du à une cote de 54 d'un morceau de récupération.


BigLama778

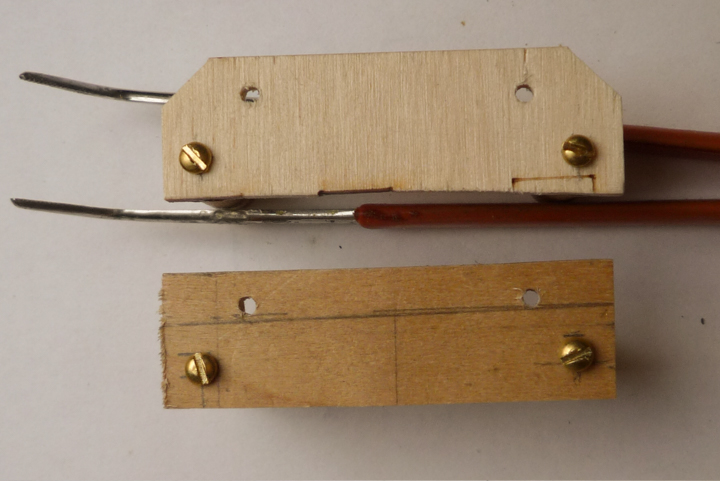

A cette étape, pour mon premier essai, j'ai uniquement collé à l'époxy bicomposant. J'avais des doutes sur la solidité d'un collage sur une surface plane. Cela c'est confirmé, au premier atterrissage un peu dur, l'énergie cinétique de l'accu a eu raison du collage. Donc, pas d'hésitation, rajouter une vis pour maintenir le rondin à la plaque. Il faut pré-percer à 1.5mm, car le bois est très dur.



BigLama789



Positionnement des rondins

J'ai tout simplement positionné les rondins à leur place sur le train d'atterrissage et visser pour faire une marque sur le rondin. Puis, j'ai percé avec un foret de 1.5mm, car le bois est très dur. Les vis du BigLama sont de 2mm.

Mais avant, il faut limer les ronds du train d'atterrissage pour avoir de bon méplat. Et pour le support arrière, il faut supprimer le téton de guidage du canopie.



Avant limage

BigLama774

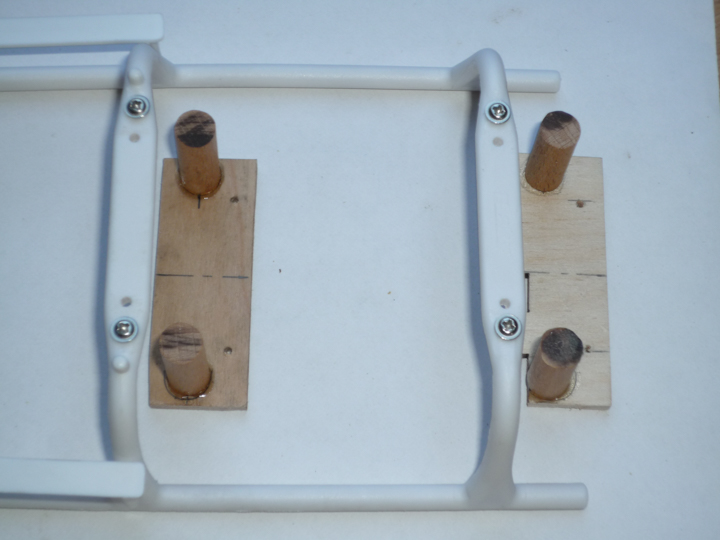

Après limage

BigLama781

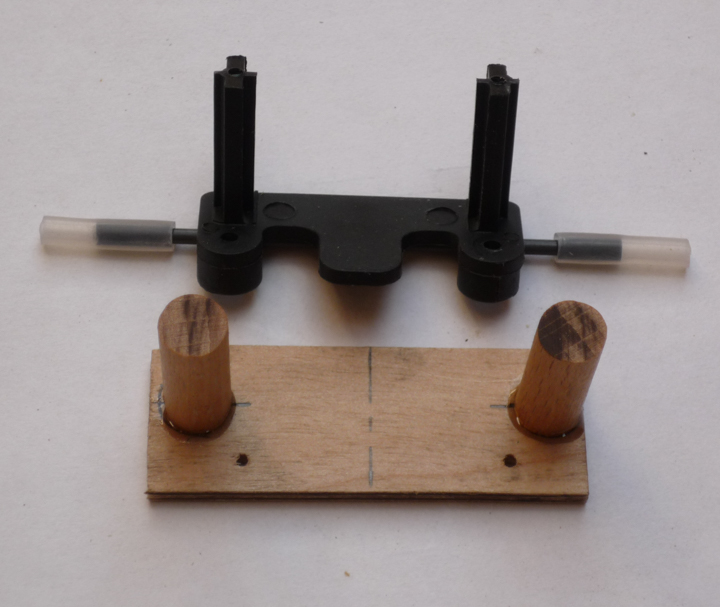

Support du canopie

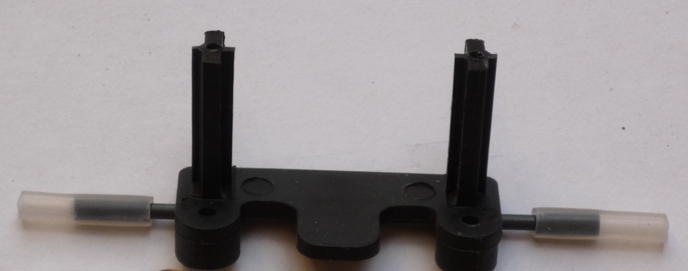

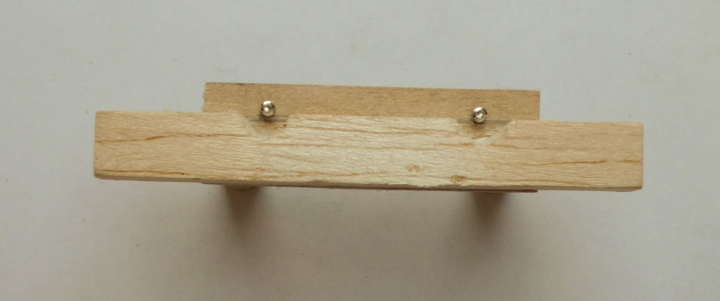

J'avais du 2mm en tige carbone mais pas de 1mm et pas de durite ne faisant que de l'électrique. Mon but étant de tout faire sans attendre une commande internet de delai une semaine, j'ai collé une tige carrée de balsa en attendant de trouver de la durite et du rond de carbone de la bonne taille.



BigLama791 BigLama778a



Montage

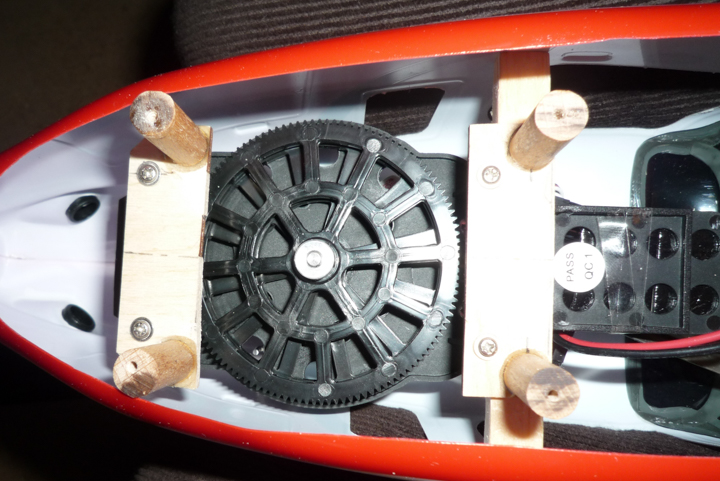

Je n'ai pas démonté les pales ni le canopie, l'accès par le dessous est suffisant. Vous vissez en premier les supports bois sur le châssis du BigLama.



BigLama795



Puis vous vissez le train d'atterrissage. L'accu, 3S/1000mA 30C 99g que j'avais en stock 78x35x21, étant plus haut que celui de E-sky les rondins sont un centimètre visible.



BigLama797

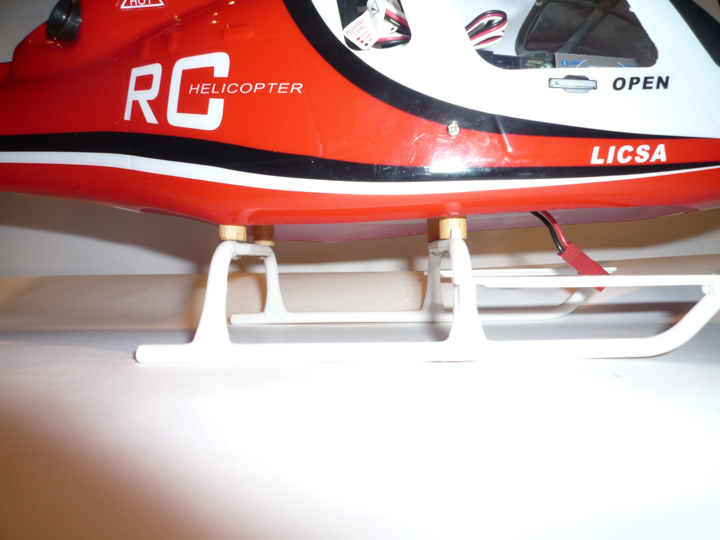

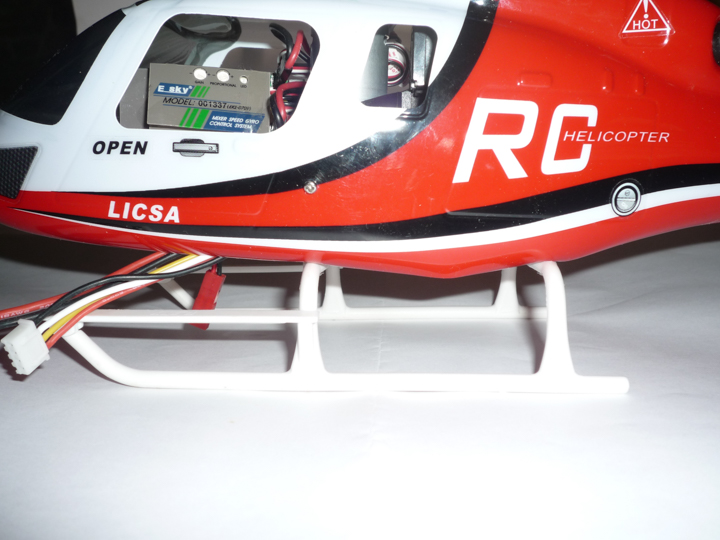

Finallement j'ai acheté des 3S/1000mA 25C de 78x33x19mm 82g à 4.90€. J'ai réduit la taille des rondins. Le serrage se fait sur la hauteur, n'ayant pas touché à la largeur qui donne le mou pour introduire l'accu. Et là, les rondins et l'accu sont invisibles.



BigLama802
