Elévateur de tension

IndexTechnique

Vous trouverz ci-dessous plusieurs schéma électronique pour élever la tension
d'une batterie de voiture 12v à 24v ou plus
ceci pour permettre la charge d'un accu de 8 éléments.

Mon but était de conserver une petite radio pour l'écolage
dans ma voiture, donc en charge permanente sur l'allume cigare.

Le principe que j'utilise pour la charge permanent avec un LM317
voir le schéma ici
nécessite 3 volts de tension en entrée de plus qu'en sortie

la tension d'une batterie de voiture est donc trop juste pour 8 éléments
(1.5V en fin de charge * 8 =12V). Même quand le moteur tourne, il y aura 14V et c'est
insuffisant, puisque le LM317 demande 3V de différence entrée-sortie.

Ci-joint différente possibilité pour créer un élévateur de tension. Je remercie ceux d'entre vous qui me les ont fait parvenir.

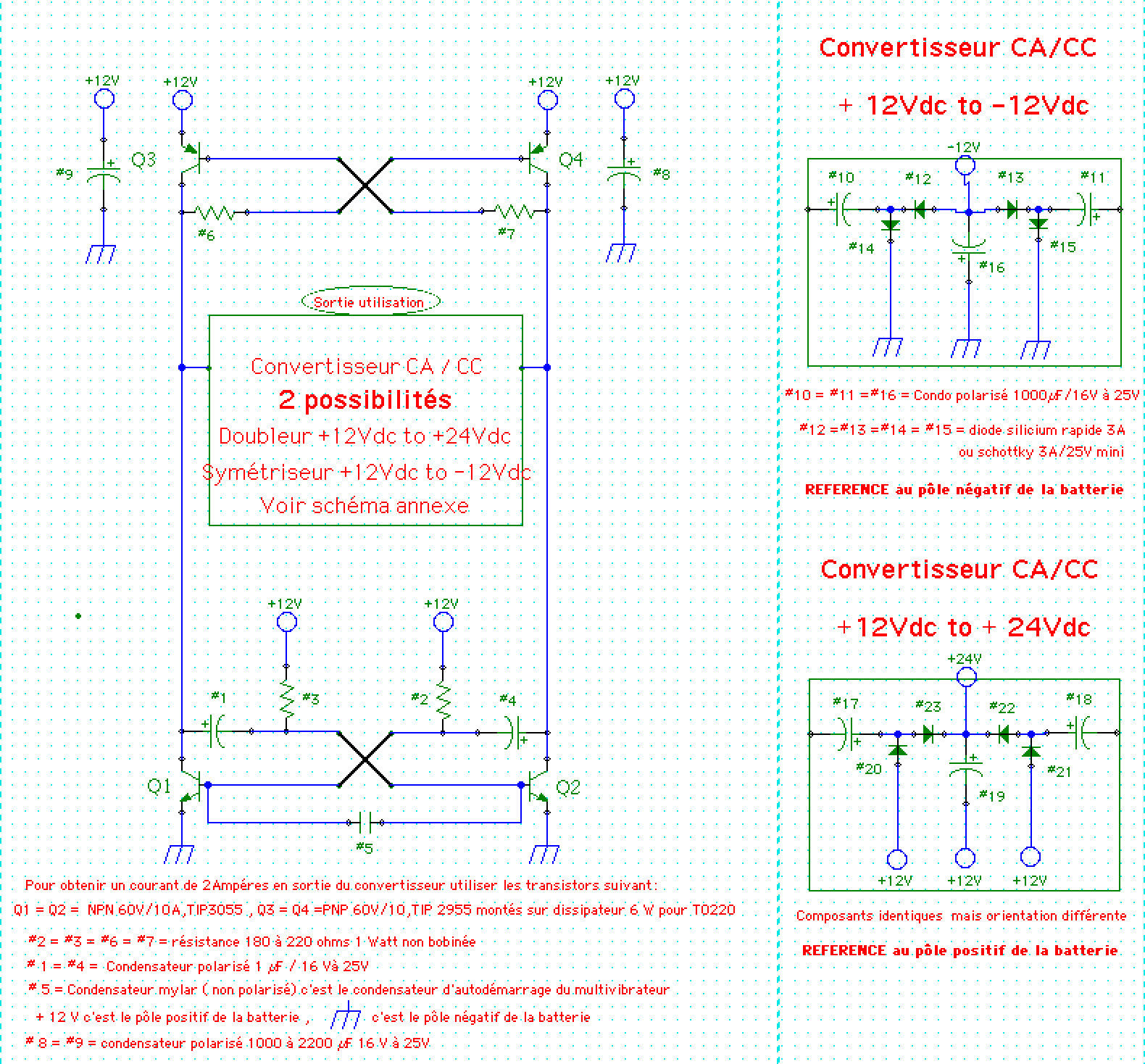

SCHEMA A TRANSISTOR : Ce schéma n'utilise que des transistors NPN, PNP standards que vous avez probablement en stock. Il permet de passer de 12v à 24v.

Ce convertisseur peu générer une tension positive que l'on ajoute au 12 V de la batterie pour obtenir du 24V OU générer une tension négative que l'on retranche au zéro de la batterie on obtient alors une tension symétrique -/+ 12 V. Pour cela mettre les composants marqués en bleue soit à la masse soit au plus.

La fréquence du multivibrateur est de 4 à 5Khz à vide et diminue en fonction de la charge vers 3Khz.

A ce jour je n'ai pas encore fait le montage. L'auteur reste anonyme. Je n'ai pas le typon.

PS : Si l'un d'entre vous fait le typon, envoyez moi le. je le mettrai à disposition.

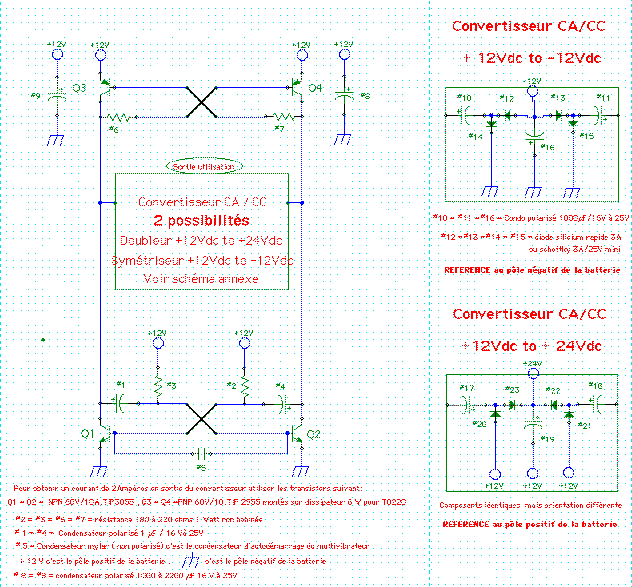

Le même schéma en couleur



Le même en grand format plus lisible et format .gif ConvertDC-DC

SCHEMA elektor de mai 89

Merci à Fox8862 alias Riché Christophe de m'avoir expédié une copie, voici sa mail :
j'ai ce que tu cherches,c'est paru dans elektor de mai 89, j'en ai fait un et il marche super, tu peux passer de 12v à 23v/3amp et il est assez simple à faire. Je l'avais fait pour alimenter un chargeur en 8 éléments et le mien monte à 17 volts.

Notons un point important positif le typon est donné dans l'article. Point négatif, il y a peu de chance que vous ayez les composants en stocks.

Télécharger ici convert12-23 en format zip (Quatre fichiers en .bmp)

UNE AUTRE SOLUTION pour une charge d'entretien proposé par Louis

Pour charger 8 batons NiCd à 50 mA à partir de 12 V:
T'as pas besoin de monter à 16 V ni de LM317
Un simple transistor PNP série monté en générateur de courant ajustable
devrait faire l'affaire (un PNP, une résistance, un potar)
Ca devrait limiter vers Vbat - 0.7 V soit de l'ordre de 11.5 V au moins
Si ta batterie est bonne
C'est nickel pour 8 batons (Vmax 11.4 V)
Si tu veux faire sophistiqué tu peux utiliser un Maxim Max 1640/1641
(mais leur micro-boitier est "ch..nt" à souder)
Sinon regarde coté DCDC-Step-up chez National LM2698
ou chez Linear Technology
Cordialement
Louis


SOLUTION Eric avec un MAX431




Télécharger ici format A4 plus lisible rregulatorEric.pdf

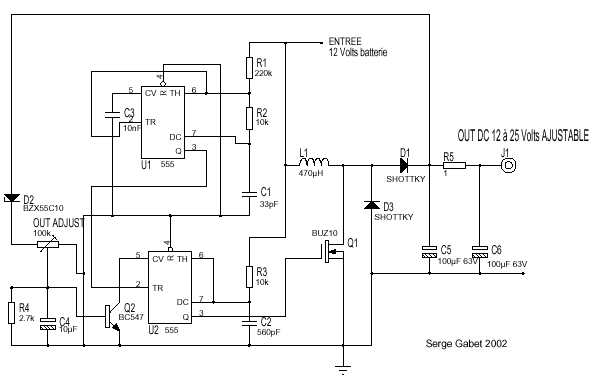

SOLUTION Serge Gabet




Télécharger ici format A4 en PDF plus lisible SergeDCDC.pdf



UNE AUTRE SOLUTION


Sur le site de Pierre RondeL http://pierre.rondel.free.fr/ dans la description du chargeur Reflex,
il y a également le schéma éprouvé et reproductible d'un élévateur de tension (doubleur de tension).


A VOUS DE CHOISIR

ou même de m'envoyer d'autre solution


Merci à tous
