Décharge

élément par élément
Pour des accus CdNi

ne s'applique pas au NiMh qui ont une tension de décharge mini différente

Première approche

Résistance et diode


Chapelet de résistances de 2,2 Ohms 1/4 watts avec une diode type 4002.

La résistance limite le courant de décharge.

La diode arrête la décharge à environs 0,6 volt.

Cette valeur 0,6 volt est une valeur commune au diode par fabrication.
Elle peut varier légérement.
Pour les perfectionnistes prendre toutes les diodes dans le même lot pour avoir quasiment la même valeur.

Bien mettre la diode dans le bon sens
l'anneau blanc indique le moins.


Bien réfléchir au concept de "+" et "-" de chaque éléments
La même aiguille étant le "-" du précédent et le "+" du suivant.

Relire la phrase précédente trois fois en regardant bien le schèma.
Et la relire chaque fois avant de piquer vos épingles.
(le concept n'est pas naturel).

Pour la mise en place piquer les épingles sous le thermorétractable et la gaine protectrice,
ceci pour atteindre le métal.
Pour tous les accus qui ont une goulotte, piquer à l'endroit de cette goulotte
c'est le plus facile.

Bien réfléchir la première fois que vous piquer, la marque restera pour les fois suivantes.

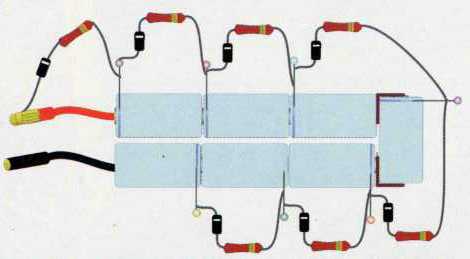

Réalisation pratique pack de 8 éléments

Notons : Les épingles sont piquées dans les goulottes.
La résistance est avant la diode par rapport au schèma théorique de la photo précédente,
c'est sans importance, l'important c'est le sens de la diode.

PROCEDURE

1 - Prendre votre accu déchargé après le vol complet.

2 - Piquer les épingles dans l'ordre, une à une, en partant du "+", attendre 2 ou 3 secondes,
puis tater la température de la résistance (tiède) afin de
s'assurer qu'il n'y a pas de faux-contact, puis piquer la suivante et
ainsi de suite.

OU mieux vérifier avec votre voltmètre,
ce qui est plus fiable que vos doigts.

3 - Prendre votre voltmètre et re-vérifier que toutes les épingles font bien en contact,
et mesurez et notez la tension aux bornes de chaque élément
Cela vous donnera une idée du dé-équilibre entre élément.
Si un éléments est à zéro, il est mort, il faut le remplacer.

4 - Laisser au moins 24 heures. Personnellement je laisse plusieurs jours parfois une semaine.
C'est sans importance la diode stoppe la décharge.
A nouveau, si un éléments est à zéro, il est mort, il faut le remplacer.

5 - Après ce délai prendre votre voltmètre et mesurez la tension aux bornes de chaque élément.
Bonheur elles sont toutes très proche de la même valeur.
Votre pack est ré-équilibré.

6 - Une fois cette étape faite, faire une charge de formatage au 1/10;
(charge pendant 14 heures au 1/10 de la capacité de l'accu)
puis décharge avec mesure de capacité
(peu importe l'intencité, faite suivant les possibilités de votre déchargeur).
Ayant un déchargeur de précision le AM2P qui a un maxi de décharge 1,6A
Je le fais à 1A pour éviter qu'il chauffe trop si le pack a plus de 12 éléments
Parfait et maxi pour des accu Rx, pourrai être plus pour des accus de propulsion)

Recommencer la charge de formattage au 1/10,
deux ou trois fois si vous n'avez pas atteind la capacité nominale de votre accu.
(Notons : ré-équilibrant mes packs une fois par an, sans attendre des signes de faiblesse,
je charge à 1C et même souvent direct en automatique).
A vous de voir suivant les doutes que vous avez sur votre pack.

7 - Puis si vous avez un chargeur moderne type "Intelli control" avec une fonction automatique
faite une charge en automatique.
Le chargeur commence lentement en étudiant la valeur de la résistance interne du pack,
plus la résistance interne est faible plus vite il atteindra son intencité de charge maxi (5A )
généralement dans les deux minutes après le début de charge.
Si cette intencité de charge maxi est très long à atteindre, ou si elle n'est pas atteinte,
c'est que votre pack est bien fatigué, et a peu de chance de retrouver sa performance de jeunesse.


Deuxième approche

Résistance sans diode

Dans ce cas les résistances doivent être des 4.7 Ohms

Personnellement j'utilise avec diode cela me permet d'oublier mon pack parfois plus d'une semaine
sans risque de décharge au delà de 0,6 v par éléments.

Néanmoins, l'oubli en décharge sans la diode, vu l'intencité très faible de décharge au départ
et qui tend asymtotiquement vers zéro.
U tend vers zéro et U=R*I donc I tend vers Zéro.
Il n'y a probablement pas de risque d'inversion.


Si quelqu'un à l'expérience contactez moi
je completerai l'article

COMMENTAIRE
Je viens de voir sur ton site web, ta decharge element avec seulement
une resistance et tu te posais la question sur le risque d'inversion.
Il y a 10 ans, certain pronait la theorie de stocker les accus en mettant une resistance aux bornes.
J'ai personellement laisser un pack de 7 elements pendant 6 ans avec une
resistance aux bornes. Cest dire que le pack etait a OV. Quand je l'ai
repris 6 ans plus tard, il semblait normal sans elements mort.
Gerard

Résultat chiffré

Après avoir laissé une semaine entière un pack de 8 éléments en décharge sur diode et résistance,
les valeurs de tension aux bornes des éléments sont en volt :

0.56
0.56
0.56
0.58
0.60
0.55
0.60
0.55
