NORTHTROP N9-mb

C'est un plan encarté publié dans la revue RCM 224 de décembre 1999, plan créé par Laurent Buissyne.

Vous pouvez obtenir ce plan chez Laurent pour le prix de 12€. Donc, comme tous les plans encartés c'est un petit format de plan en deux planches.


mach34 « Model Air club de l'Hérault » m'a fourni l'article complet de la revue RCM en PDF. Merci.



Les caractéristiques du modèle réduit :

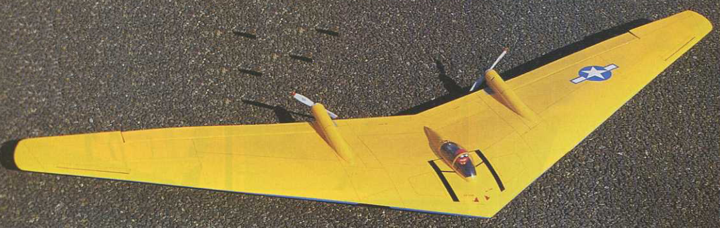

Northtrop
Photo Northtrop


À la date de création de ce plan, décembre 1999, la motorisation était en Speed 400 et accu lourd de l'époque. Les caractéristiques données par Laurent Buissyne sont :

J'ai trouvé deux réalisations modélistes de ce NORTHTROP N9-mb chez aerojm et Naudin qui confirme la bonne qualité de vol.


Quelques informations en anglais sur le vrai mucheswarbirds



Découpe CNN


J'ai effectué les plans des différentes pièces pour une découpe en commande numérique. La mienne est une Open Maker Machine PLUS.


Vous trouverez, ci-dessous, en téléchargement les fichiers des pièces en dessin .dxf pièce par pièce.

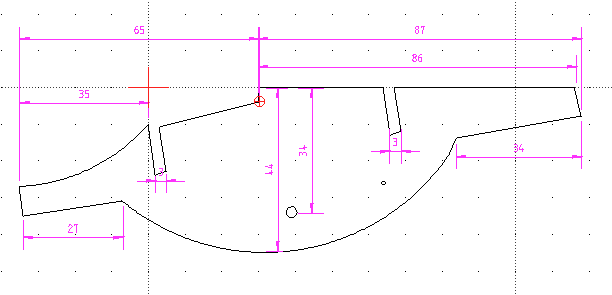

En premier les fichiers .dxf avec les côtes, celles-ci sont dans un calque à part, leurs noms est du type « CTP13avecCote ».


DXFexemple
Photo DXFexemple


En deuxième, les fichiers .dxf sans les côtes, car le générateur de G-code CamBam que j'utilise ne supporte pas les calques avec les côtes. (En fait, deux semaines plus tard, je me suis aperçu que c'est les textes de commentaires que CamBam ne supporte pas.) Leurs noms sont du type « CTP13 » sans le suffixe « avecCote ».

J'ai utilisé LibreCAD sous Linux pour dessiner les .dxf. Je préfère LibreCAD à Inkscape, car LibreCAD possède une techniques de dessein par commande, beaucoup plus précis que la souris.

Et j'ai écrit un programme qui génère les commandes de simulation du clavier pour envoyer les commandes LibreCAD en bloc vers LibreCAD voir ici à LibreCADgene.



Téléchargement DXF Northtrop.zip - supprimé à la demande de Buissyne, bien que je pense que son copyright ne couvre que la reproduction du plan qu'il vend. Plan néanmoins nécessaire, même si vous avez découpé le balsa à la main où avec une commande numérique.

Téléchargement DXF CTP 30/10 renfort roue

Téléchargement DXF Balsa 100/10 renfort roue v3

Téléchargement DXF Calage moteur

Téléchargement DXF Balsa-Cabine




Plan avec CamBam


Ces mêmes fichiers au format CamBam, logiciel très complet, mais facile à utiliser pour débutant avec un manuel en français et un bon forum aussi en français, mais payant 108€. Sa version de démonstration dure 40 lancements, cela donne beaucoup de marge si vous n'arrêtez pas votre PC.

Téléchargement CamBam CTP 30/10

Téléchargement CamBam des Nervures une par une

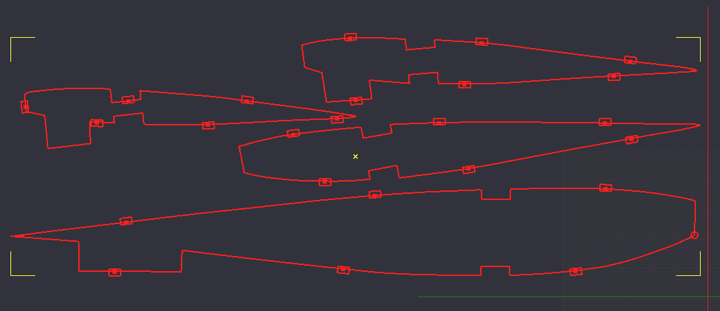

Téléchargement CamBam des Nervures par planche de découpe planche de 10cm de large et 460cm de longueur le maximum pour ma CNN


Planche





Construction





Vidéo




Vidéo faite par petits bouts et atterrissage un peu brutal.
