Cache servo

Pour créer un cache servo de toutes tailles avec FreeCAD téléchargez le fichier CacheServoAileron.FCStd.zip

/Volumes/512%20High%20Sierra/Users/alg/Sites/www/Modelisme-imp-3d/CacheServo/ImagesCacheServo/CacheServoAileron.FCStd.zip

Ce programme est basé sur celui de jp-Wiilm « coque-b-spline_02.FCStd », qui fait beaucoup de tutoriels vidéo. Un grand merci à lui, qui m’a aimablement beaucoup aidé.

Voir sa création sur youtube, pour ceux qui veulent apprendre avec FreeCAD https://www.youtube.com/watch?v=YRIb-7Dz58I

Sinon, vous pouvez adapter la taille du cache servo à vos besoins, juste en changeant quelles valeurs dans « CacheServoAileron.FCStd ».

Mon cache servo est pour l’aileron d’un Mini Graphite.

Longueur 82mm, Hauteur 14mm, largeur demi coque 6mm

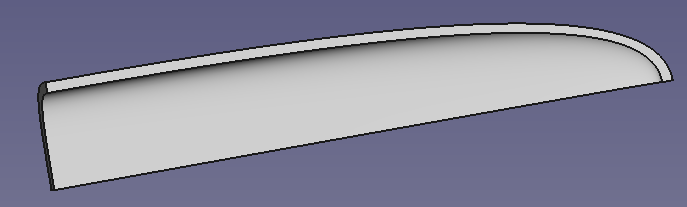

Ce qui donne en Première étape, la création de la demi-coque.

Photo demiCoque

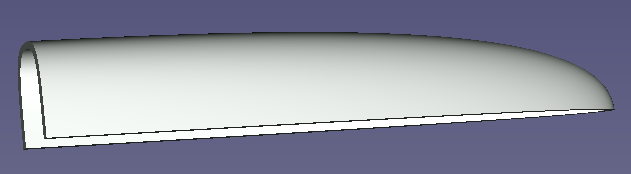

Le cache servo complet est fait par miroir de la demi-coque sur l'axe YZ.

Photo CoqueComplete

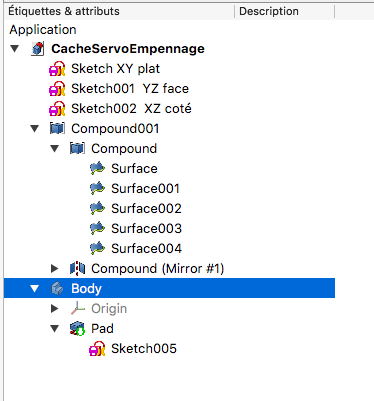

Photo Programme

Auquel il faut ajouter, un corps (Body, Pad, Sketch005 pour la partie support plate.)

Le Sketch005 est à modifier suivant votre cas.

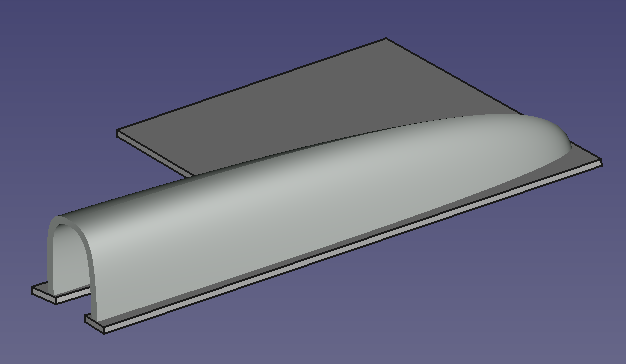

Pour obtenir ceci, le cache servo aileron du Mini Graphite.

Photo Résultat

COMMENT CHANGER LES FORMES

Sketch001 YZ face Hauteur 14mm (à changer suivant votre besoin).

Épaisseur 1,4mm (à changer suivant votre besoin).

Photo YZ%20face.png

Sketch XY plat Longueur 82mm (à changer suivant votre besoin).

Largeur demi coque 6mm (à changer suivant votre besoin).

Photo XY%20plat






Bonne adaptation à vos avions, planeurs.
