La mise à niveau du plateau est décrite au chapitre 10 pages 10 à 13 de la version papier livrée avec la machine. C'est le même texte sur le manuel en PDF.
En résumé, les titres ne correspondent pas aux images. Démonstration :

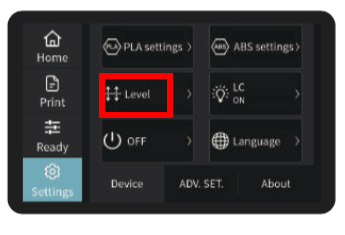

La première étape, page 10, demande de sélectionner le menu “level” option automatically level ».
Pour moi l’automatic level est une fonction finale d’analyse fine, pas le premier réglage qui est de régler les quatre coins.

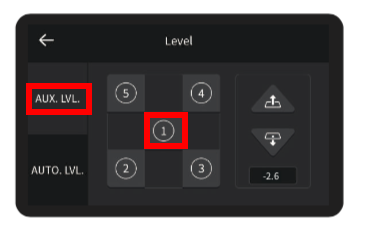

De plus un examen attentif des couleurs entre le noir et gris clair montre que c’est l’option « AUX. LV. » qui est sélectionné sur l’image.
J’ai vérifié sur ma machine, la sélection du menu « Level » positionne bien en « AUX. LV. ».
Pour compléter la vérification, j’ai appuyé sur
et c’est bien uniquement le test du centre qui est actionné.

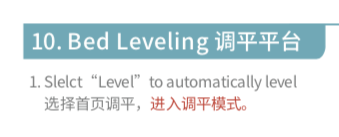

Visiblement, ce manuel a été fait à la va-vite, et n’a pas été relu. Voir le texte « Slelct » au lieu de « Select ».
Conclusion pour moi la documentation est fausse dans le titre.
Par contre juste pour les images, car en première étape, il me semble bien de faire l’ajustement des quatre coins avec les molettes et le réglage du Z.

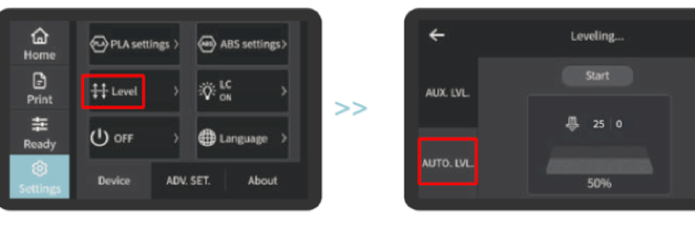

Même problème, le titre est faux par rapport aux images. C’est bien l’auto levelling qui est décrite en images. « Auto.LVL. » est bien en gris clair.
Et pour moi c’est bien de faire cette étape en dernier.
Globalement en suivant dans l’ordre des images sans tenir compte des titres.
Et en faisant le réglage du Z en
dès le début avec la feuille de papier sous la buse.
Puis réglage des quatre points avec la feuille de papier sous la buse.
Chaque réglage d’un coin, impactant faiblement la totalité du plateau, recommencez toute la procédure deux fois. Réglage Z en
et les quatre coins.
Ceci fait, j’ai imprimé une petite pièce pour vérifier le réglage du Z. Pour cela j’ai un carré 10x10 mm avec un trou, le tout en 2mm d’épaisseur.
Enfin, si tout est bon, j’ai fait le levelling auto sur toute la surface pour l’ajustage des grandes pièces.
PS : J’ai dû pour la bobine de blanc donné avec l’imprimante baisser la température de la première couche à 190° au lieu de 210°, pour éviter les filaments parasites. Retour à 210° pour tout mes autres bobines.
