MC24

Interface MC24 - PC

Utilisable aussi sur MC18 et MC20

L'interface MC24-PC permet de transférer de la mémoire de la radio Graupner MC24 chaque modèle, un par un, vers le PC et inversement. D'après la documentation Graupner cela marche aussi pour la MC18 et MC20. Ayant qu'une MC24, je n'ai testé que sur ma MC24, et cela marche parfaitement.

Cet interface coûte dans le commerce 725F et comprend :
- un selecteur d'interface dans la radio MC24 référence G4184-3 coût 205F;
- un interface/buffer entre la MC24 et le port série COM1 ou COM2 du PC;
- un logiciel dans le PC, ce logiciel est en Allemand et ne fait que transférer les informations.

Il est impossible de modifier quoi que ce soit sur le micro.
Seul l'option "sauvegarde" et "restauration" existe dans ce logiciel.

Ce logiciel n'existe pas dans une langue autre que l'Allemand.

715F pour avoir un circuit intégré MAX232 à 12F, 4 résistances et 12 capa c'est de l'escroquerie.
D'autant plus que le selecteur d'interface inclus dans le kit, d'une valeur de 205F, est peut être déjà sur votre radio si vous avez acheté un autre module le nécessitant, par exemple, le Profitrim.

J'ai trouvé deux sites Allemands donnant le même schéma et deux implémentations voisines des composants. J'ai fait mon typon à partir de leur information en changeant l'implémentation car j'avais des composants CMS à ma disposition.

sur un site Allemand - http://www.s.netic.de/fietze/index.html - vous trouverez :
- Le schéma électronique du montage;
- Le typon de gravure.

Sur un autre site - www.flyheli.de -
- Le logiciel http://www.flyheli.de/mc24soft.zip
- Le schéma électronique du montage. C'est le même schéma avec des connecteurs différents.

L'un des schémas, pas l'autre, posséde une résistance de 27 Ohms en entrée de l'alimentation 5 volts provenant de la radio. C'est une protection chutrice à la mise sous tension, pas vraiment nécessaire. Mettez là par sécurité.

Le kit peut être acheté pour 39 euros sur - http://www.flyheli.de/english/everkauf.htm

Mais faites vous plaisir en le faisant vous même. je l'ai fait et il marche parfaitement.

MC18 et MC20 Cet interface est utilisable aussi pour les radios MC18, MC20. N'ayant pas ces radios je ne sais pas si le selecteur d'interface est inclus d'origine dans ces radios. Je ne peux vous répondre. Voyez sur votre radio et votre revendeur.

Schema

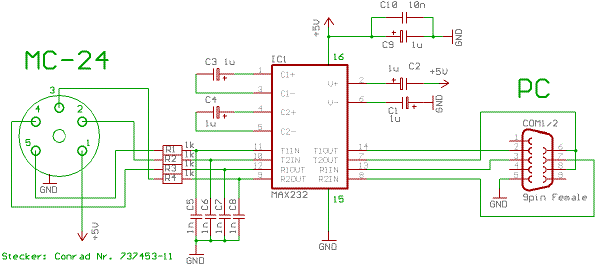

Le schéma ci-dessus ce trouve sur http://www.flyheli.de/images/elektronik/mc24pc.gif

ou http://www.modellsportvereine.de/bauplan/elektronik_2.htm

R1, R2, R3, R4 = 1 Kohm

C1, C2, C3, C4 = 1 microFara

C5, C6, C7, C8 = 1 nanoFara

C9 = 1 microFara

C10 = 10 nanoFara

L'électronique nécessaire est juste un MAX232. C'est un circuit "driver" pour les interfaces de communication.
Ci-joint le PDF du data sheet pour les électroniciens. PDF MAX232

Le réseau de résistance R1 à R4 et capa C5 à C8 est là pour rejeter la modulation HF, très visible si vous avez un osciloscope.

En fonction "sauvegarde" le signal en provenance de la MC24 entre en 11 et sort en 14.

Pour la mise au point vous devez trouver :
pin 14 moins 9v
pin 7 plus 9v
pin 11, 12, 8 plus 5v
pin 10 zéro volt
pin 13 et 8 plus 5v si non connecté au PC (et zéro connecté - à vérifier)

L'alimentation du circuit en 5 volts est fournie par la MC24

Typon de base

Le typon d'implémentation sur - http://www.s.netic.de/fietze/mc24-pc-brd.png - est légérement différent.
Il remplace, coté MC24, le 6-pin DIN-connecteur par un 6-pin single inline connecteur pour un cable vers le DIN connecteur, et remplace, coté PC, le SUB-D9 connecteur par un 10-pin connecteurpour un cable vers un connecteur SUB-D9.

Ce sont que des petites variantes, à voir suivant les cables et connecteurs que vous possédez?

pour ma part j'ai soudé directement les fils coté MC24 et modifié le typon pour avoir un SUB-D9 femelle sur le circuit correspondant au cable classique série PC. J'ai donc un cable très court coté MC24 et un cable long classique pour la prise série du coté PC.

J'ai aussi utilisé des composants CMS, çà c'est une autre histoire, car c'est vraiment petit à souder surtout pour les pattes du MAX232 très proche les unes des autres. Avec un peu de soin et surtout une panne de 1mm c'est faisable pour quelqu'un de soigneux qui a déjà fait au moins un ou deux circuits électronique.

J'ai fait les pistes au mécanorma en étant très large
donc seul les pistes du MAX232 sont très proches et fines 0.8mm

Logiciel

Un seul écran trois icônes, une pour MC24 vers PC, l'autre PC vers MC24, une start.

Un menu pour choisir COM1 ou COM2.

(L'icône start sert uniquement pour le transfert PC vers MC24)

Utilisation
Option sauvegarde

Connectez le module à la MC24 et au PC.

Allumer votre MC24.
Menu 12 Copier/effacer
puis menu MC24 --> externe
Sélectionner le modèle à sauver
vous avez un écran avec le message "le modèle doit être copier sur un PC/autre émetteur? OUI ou NON"
Ne pas répondre et aller sur le PC

Sur le PC, choisir l'icône "MC24 vers PC" vous optenez l'écran suivant :

Allez apprendre l'Allemand ou croyez moi sur parole (je parle pas un mot d'Allemand). JA cela veux dire OUI
Vous appuyez sur la touche OUI sur la MC24
Un bar graph dans la MC24 et le PC visualise la progression du transfert, environs 10 à 20 secondes.
C'est fini, vous trouverez sur le PC un fichier au nom de votre modèle avec le suffixe .m24

Sauvegardez les fichiers sur disquette car votre PC va surement ce cracher sous peu.

Fait le 27 Février 2002
