Tandem X20S Ethos

- Compensation profondeur -


La sortie des volets faisant généralement cabrer le planeur, nous allons créer un mixage pour compenser.

Note : J'ai suivi et francisé les pages 157-158 du manuel US rev15 en donnant beaucoup plus de détails.


Commençons par créer la courbe de compensation.

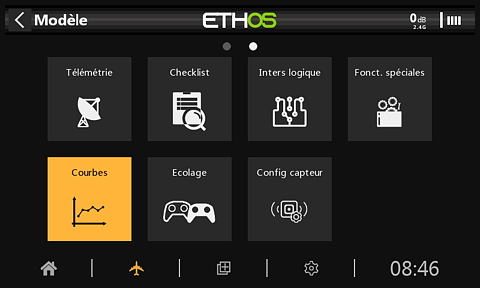

Appuis sur la touche « MDL », sélectionnez le menu « Courbes » dans la deuxième page.


210
Photo 210

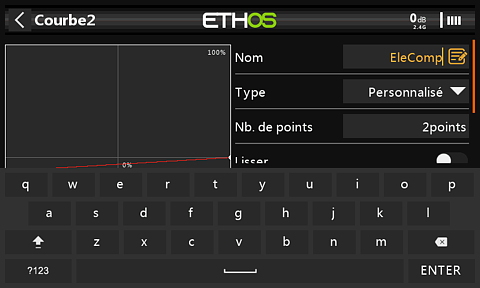

Mettre un nom avec le clavier. J'ai gardé le nom US « EleComp ». J'ai manqué de réflex. j'aurai dû mettre « CompPro » pour être en Français, Compensation Profondeur, et non garder Elevator Compensation.


96
Photo 210

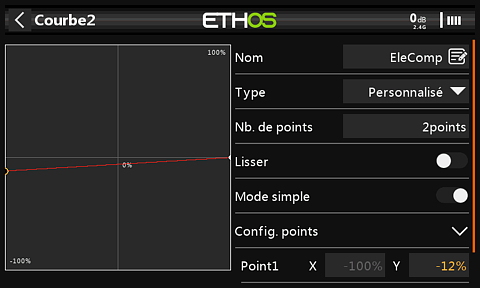

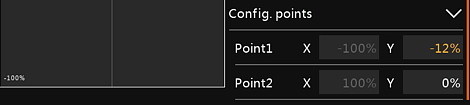

J'ai mis 12% à piquer, donc Point1 = « -12% » et Point2 = « 0% ».



400EleComp
400EleComp20bas
Photo 400EleComp

La courbe étant faite, nous allons créer un mixage l'utilisant.




Création d'un mixage appliquant la courbe « EleComp »


Touche RTN pour retourner au menu « Mixage ».

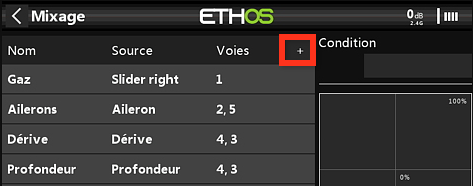

Sur la ligne du haut de la page résumée de « Mixage » appuyer sur le signe « + ».


99

Photo 99

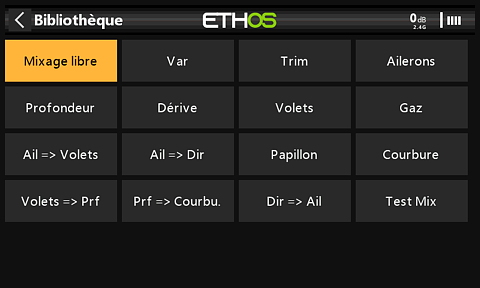

Cela ouvre la bibliothèque des mixages prés-définis. Choisissez, « Mixage libre ».


100
Photo 100

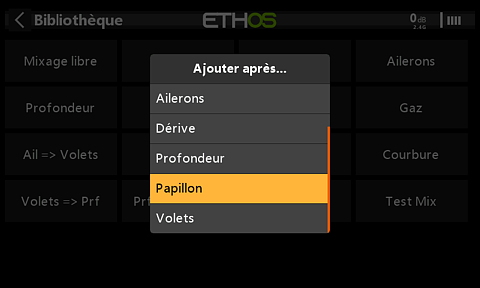

Au pop-menu, « Ajouter après... » j'ai choisi après « Papillon ». Je suppose que cela donne l'ordre d'analyse des commandes.


110
Photo 110

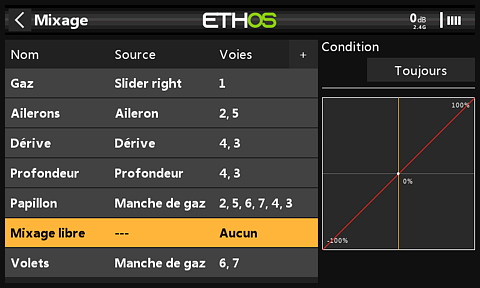

Cela donne cela pour la nouvelle liste des mixages.


120
Photo 120

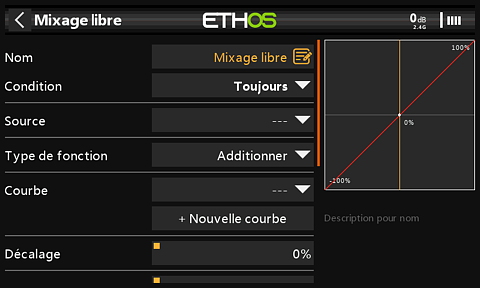

Continuons dans le menu mixage libre, sélectionnez « Nom » pour donner le votre.


130
Photo 130

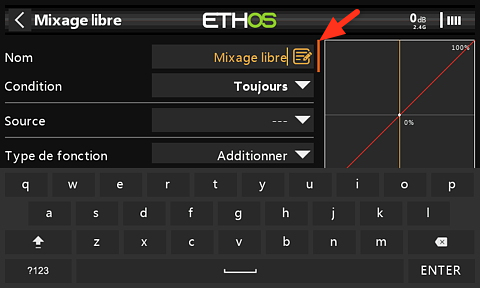

Avec votre doigt, positionner le curseur en fin du nom « Mixage libre », puis touche 134 du clavier supprimer le nom « Mixage libre ».


140
Photo 140


Taper le nom de votre choix, ici « EleCompX » pour Elevator Compensation miXeur.


Sélectionnez la ligne « Source » bougez le manche de gaz pour l'affecter.

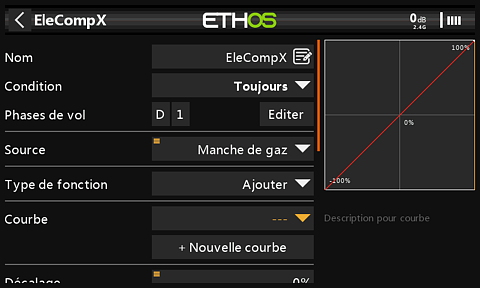

Sélectionnez la ligne « Courbe ».


480 >
Photo 480

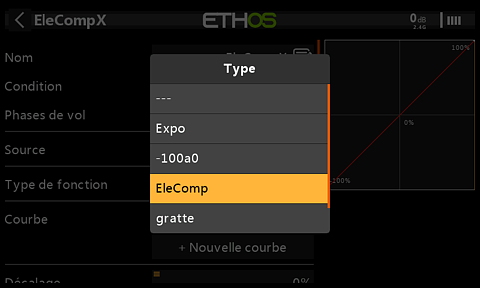

Enter pour ouvrir la liste des courbes, et choisissez « EleComp».


490
Photo 490

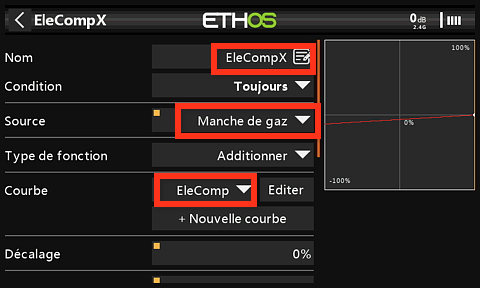

Résultat

500
Photo 500

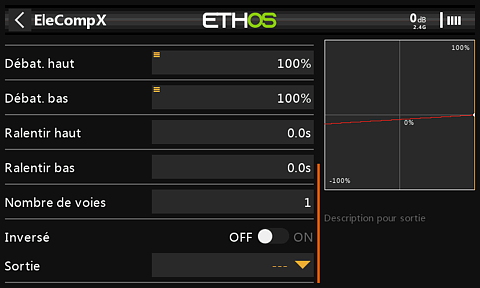

Descendez en bas de la page du mixeur « EleCompX » pour voir la ligne « Sortie ».


502
Photo 502

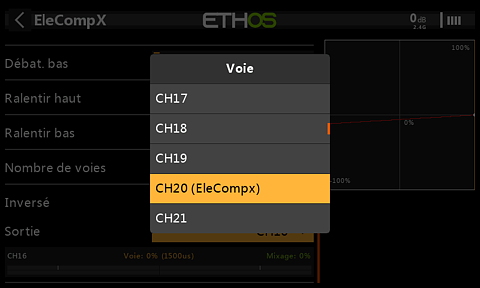

Assigné « EleCompX » à un canal de numéro quelconque libre et plus grand que 16. (Le nombre maxi de servos possible suivant les récepteurs). j'ai pris CH20.


504
Photo 504

Notez, j'ai changé le petit x en grand X dans le nom. La modification, n'a pas été faite partout dans Ethos.

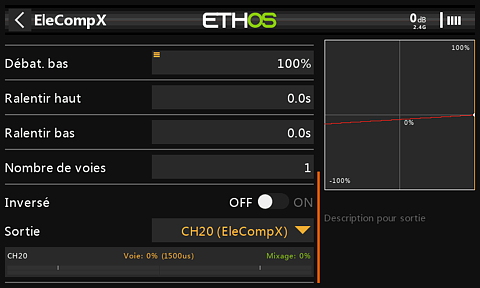

Résultat

506
Photo 506

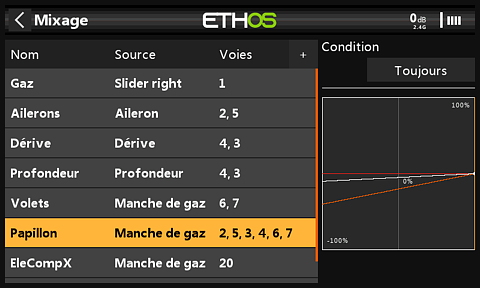

Affectation du mixage dans la fonction papillon


Retournez au menu papillon.


510
Photo 510

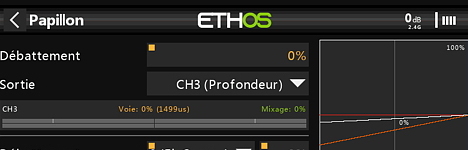

Allez sur les sorties profondeur pour affecter le « débattement » à votre mixage « EleCompX ».


530
Photo 530

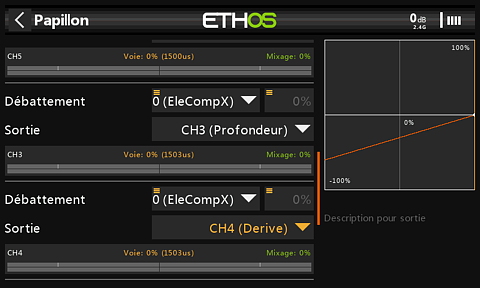

Il faut obtenir ceci pour l'empennage en V.

534
Photo 534

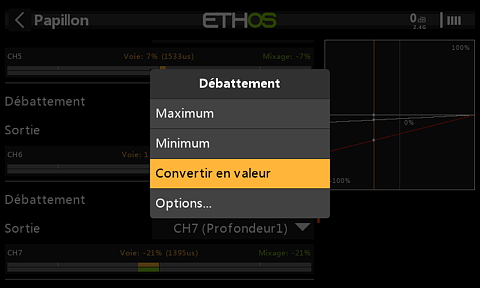

La documentation dit : appuyer longuement sur ENTER, et sélectionner le menu « Utiliser une source » et accéder à CH20(EleCompX).

Cela ne marche pas en V1.0.10, j'obtenais le menu avec « convertir en valeur ».

Cela marche en V1.0.11 candidate 3 par un appui court.




520
Photo 540


Pour pallier en V1.0.10, j'ai fait dans cet ordre de menu.


Faites la conversion en valeur. Cela donne valeur 0%.


530

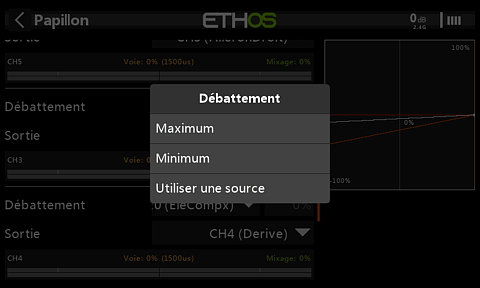

Appui long sur débattement, cette fois, donne « Utiliser une source ».


550
Photo 550

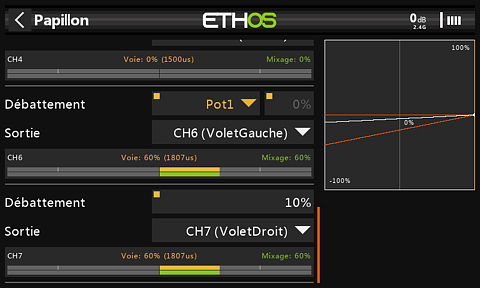

à la validation cela donne « Pot1 » directement sans autre choix.


560
Photo 560


Appui COURT sur « Pot1 » donne enfin le menu Catégorie - Source. (Ici, sur la capture d'écran, c'est Inters - SH, car j'ai tenté de faire une capture d'écran et c'est le switch de capture d'écran qui a été pris en compte).

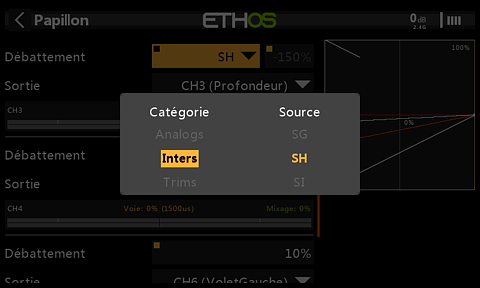

Sélectionner la catégorie affichée dans la colonne de gauche, normalement « Analogs ».


570
Photo 570

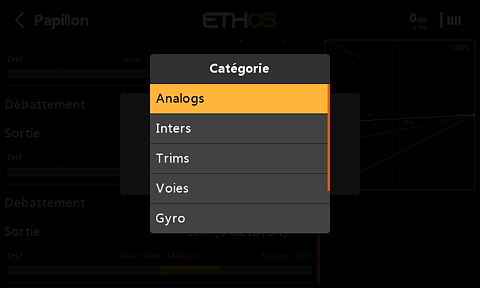

Là, j'ai sélectionné « Inters », validé par ENTER. Cela donne la liste des catégories.


580
Photo 580

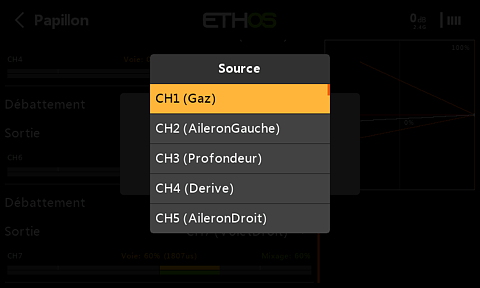

Sélectionner « Voies » ENTER. Cela donne la liste des canaux sources.


590
Photo 590

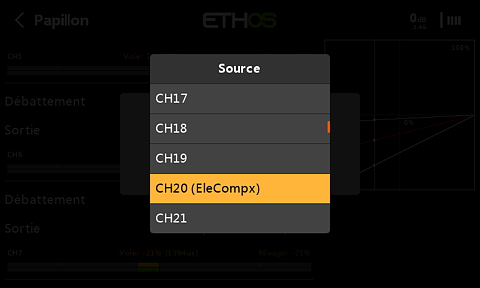

Dans source descendre à CH20 ENTER.


594
Photo 594


Je n'ai pas réussi à avoir la capture d'écran de cette étape.


En final RTN pour valider pas enter.
