RadioMaster TX16S

- Switch sur Manche -

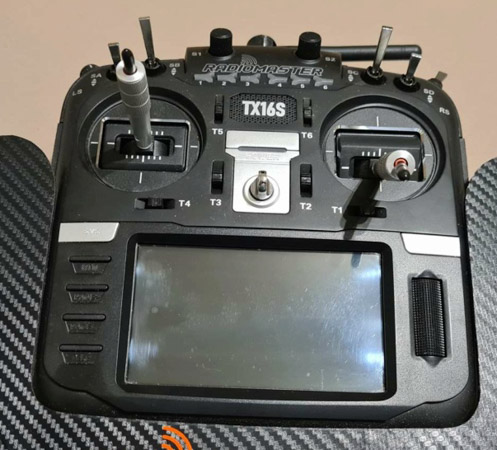

C'est sur frskytaranis.forumactif.org que j'ai vu la réalisation d'un switch sur manche fait par Georges31. Je l'ai contacté et j'ai suivi ses conseils pour réaliser le mien. Ci-dessous les étapes en détail.



George31-11
Photo George31-11


Étape I - Enlever le manche d'origine

Le manche est cannelé et monté en force dans le plastique.

Voilà ce qu'il m'a écrit : "Il faut l'extraire de la noix en plastique, en bricolant un extracteur. J'ai mis une rondelle qui vient en appui sur le plastique, un tube, et un écrou. En vissant, ça force un peu, la tige se décolle, et remonte".

La méthode me paraît pertinente, je la suis.

Par précaution, j'ai commandé un exemplaire neuf chez banggood.


446
Photo 446

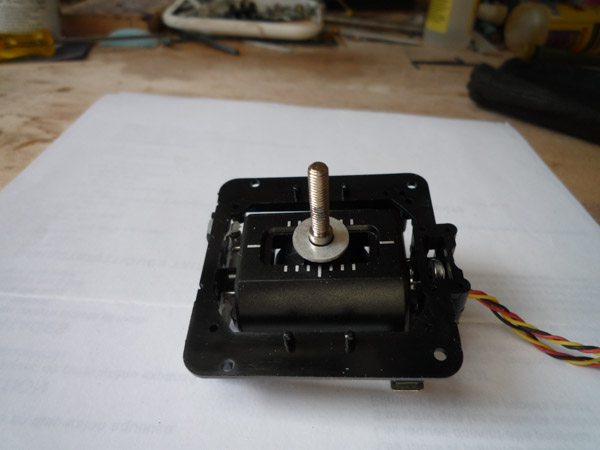

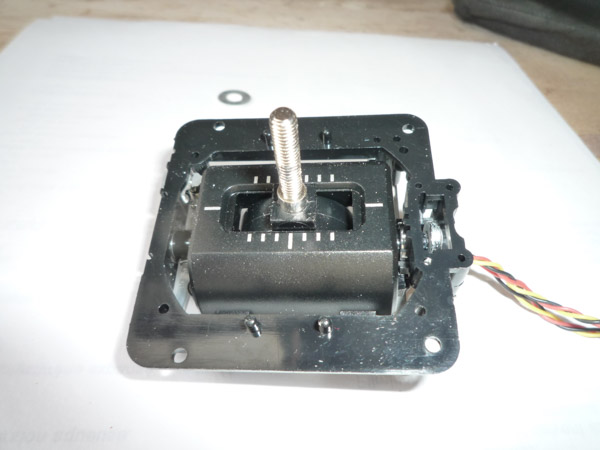

La rondelle qui vient en appui sur le plastique.


447
Photo 447


Un bout de tube de un centimètre vient en appui sur la rondelle.


451
Photo 451

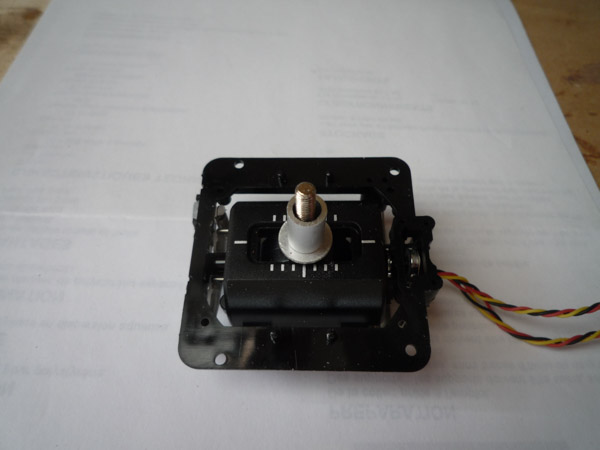

Une autre rondelle.

453
Photo 453

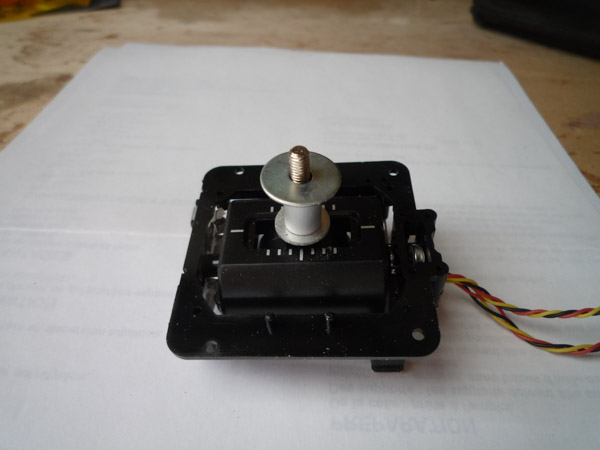

Un écrou de Ø4mm.

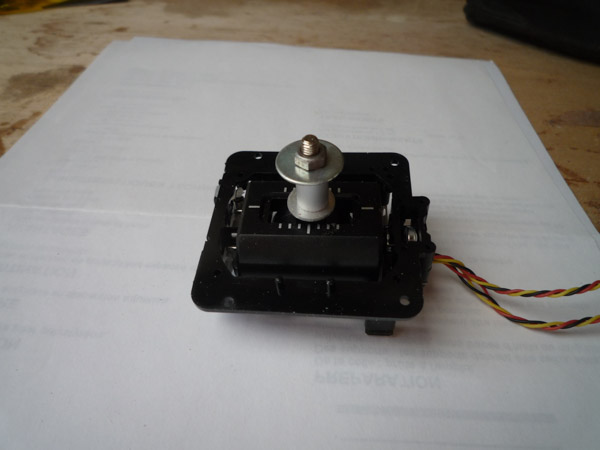

455
Photo 455


458
Photo 458

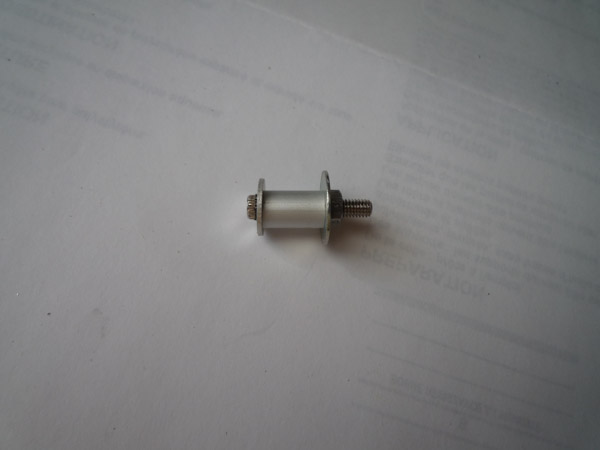

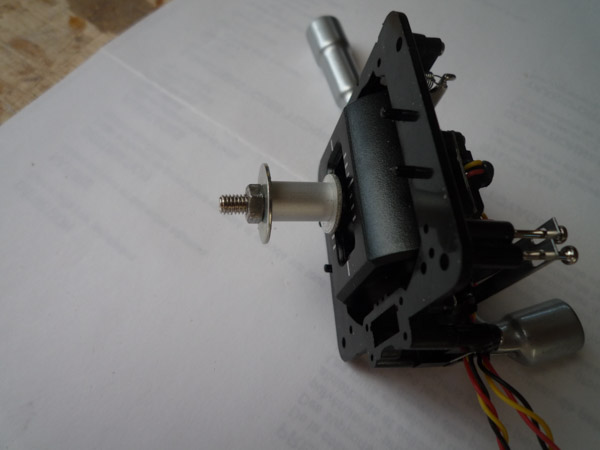

Vous visez en tenant bien la partie mobile. C'est un peu dur au début.


460
Photo 460

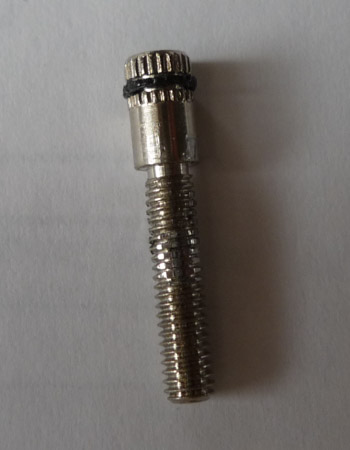

Le cannelé est bien visible. Le trou restant est de Ø 5,33mm.


463
Photo 463

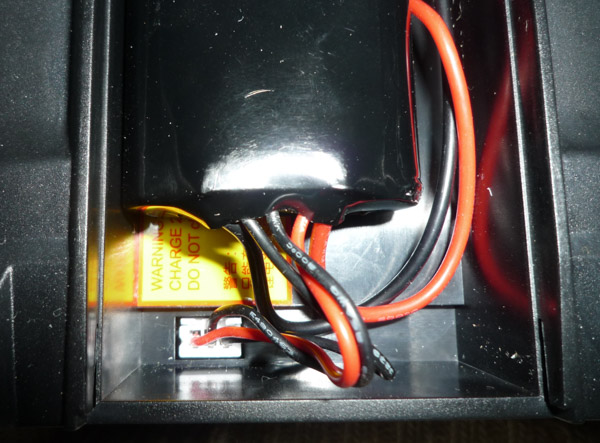

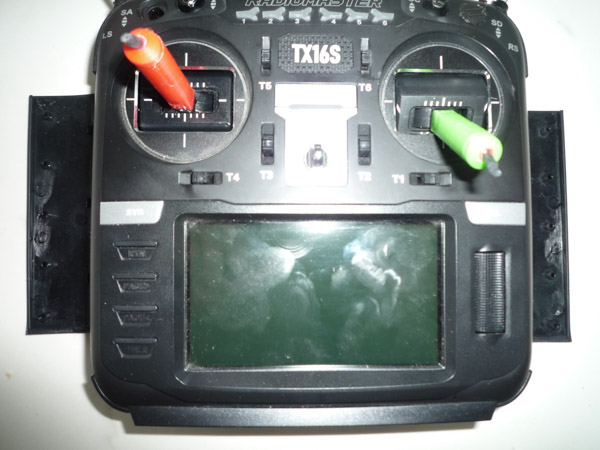

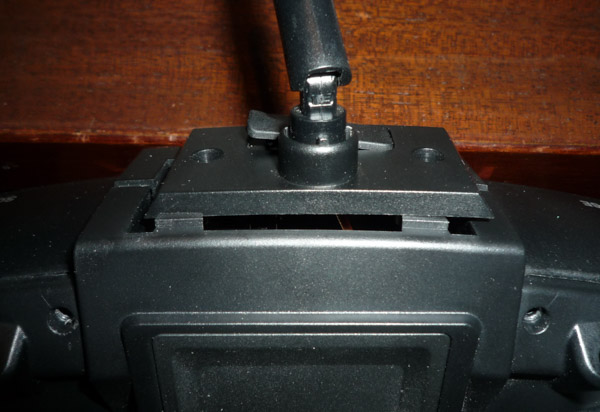

Rappel pour démonter :


Les deux caches plastiques sur les côtés

520
Photo 520


519
Photo 519


518
Photo 518




Étape II - Le perçage du passage des câbles

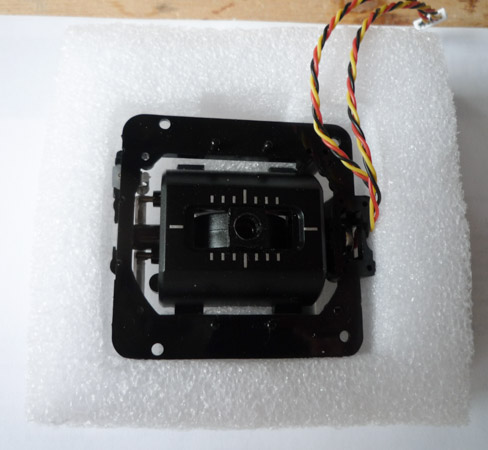

Pour bien tenir horizontalement au perçage, j'ai utilisé la mousse d'emballage de l'expédition, découpé et avec deux morceaux pour maintenir.


464
Photo 464


465
Photo 465

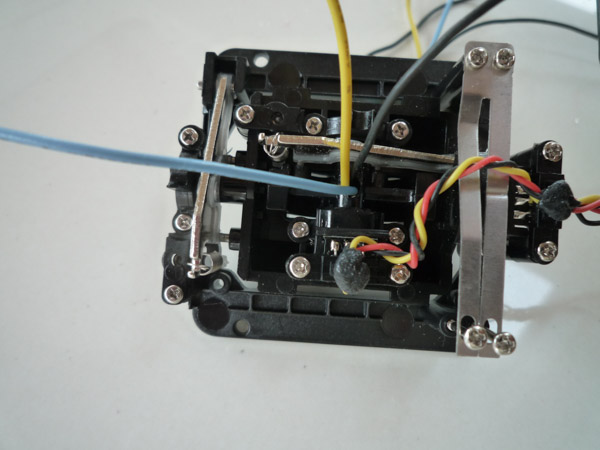

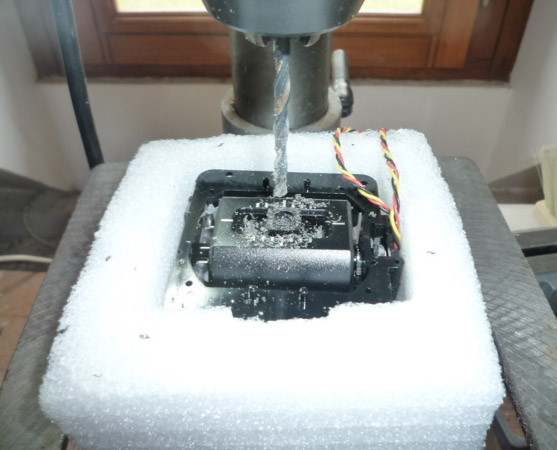

J'ai percé en premier au diamètre 2mm puis à 3,3mm.


466
Photo 466

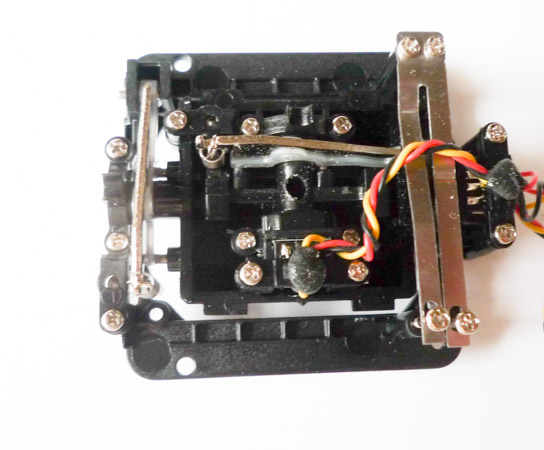

467
Photo 467


470
Photo 470

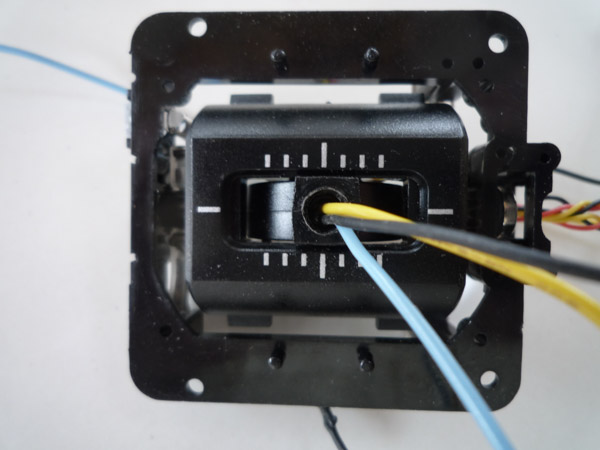

De l'autre côté, côté manche, j'ai percé à Ø5,5mm sur 7mm de profondeur.


471
Photo 471




Étape III - Création du manche creux en imprimante 3D

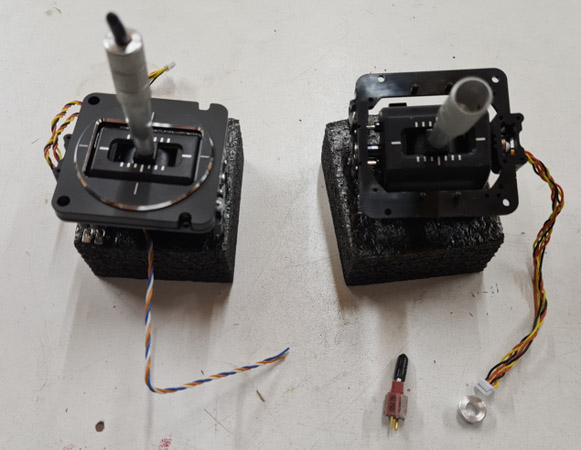

Georges31, ayant un tour à sa disposition, a fait le perçage sur le manche en aluminium.


George31-12
Photo George31-12


N'ayant pas de tour, je ne peux pas atteindre cette précision avec une perceuse à colonne. Je vais faire en imprimante 3D qui est beaucoup moins précise et lente.

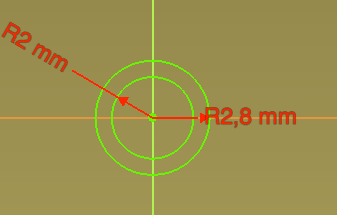

Première étape la tenu dans le perçage 5,5mm. J'ai, au final, du mettre 5,6mm de diamètre.


472
Photo 472

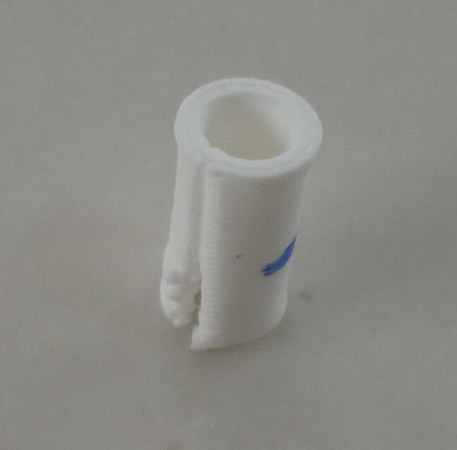

Et ce n'est pas gagné en précision, le tube c'est fendu en refroidissant.

Le trait bleu indique la profondeur d'enfoncement de la tige, soit 6mm.


473
Photo 473

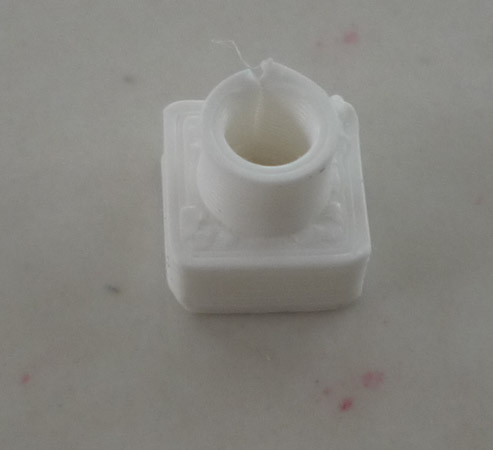

Ceci fait, je fait l'embase, un carré de 8x8mm, à 6mm.


474
Photo 474

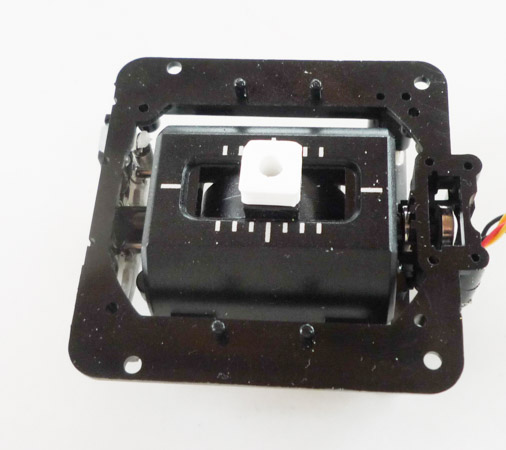

Résultat satisfaisant, avec l'embase le tube tient mieux, je vais pouvoir créer le reste du manche qui sera beaucoup plus long à imprimer.


477
Photo 477

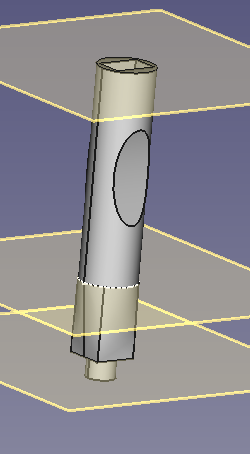

Dessein fait avec FreeCAD.

479
Photo 479


480
Photo 480

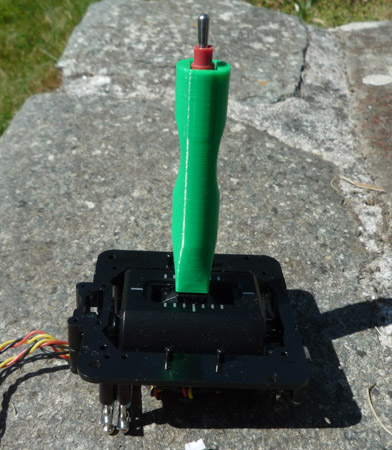

481
Photo 481

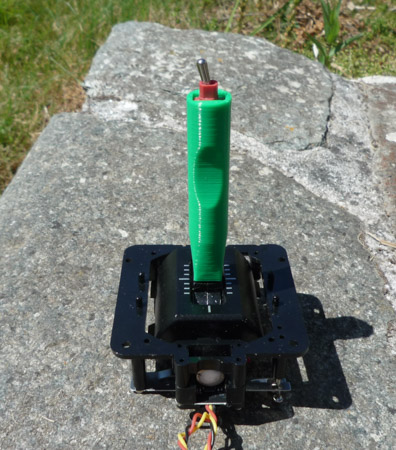

J'ai testé ce manche en vol, avec ses 55mm de long, cette version est un peu trop longue, et la position du creux des doigts est trop basse. Ce n'est pas agréable. Il faut la mettre en haut.


Le problème, en remontant les creux des doigts, on est au niveau du creux du switch, et là il ne reste plus assez de matière. J'ai dû supprimer les encoches pour les doigts.

J'ai raccourci la longueur à 45mm, et mis deux couches de thermorétractable sur le levier qui est très fin.

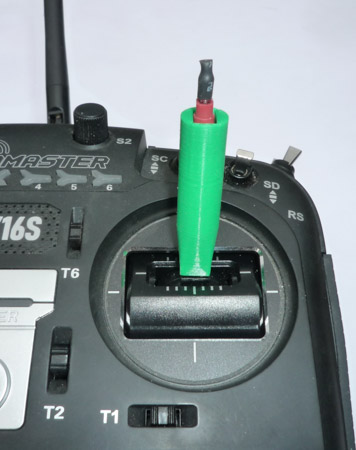

491
Photo 491


Notez, avec 14mm de cavité pour le switch, le haut du manche vert et au niveau du méplat rond rouge du switch, parfait pour poser un petit capuchon.

J'ai dû forcer pour rentrer le switch. Une cavité de 16mm serait mieux.



Le switch F0401696-01 3,62€ référence F0401696-01 fait 8x5mm d'embase.

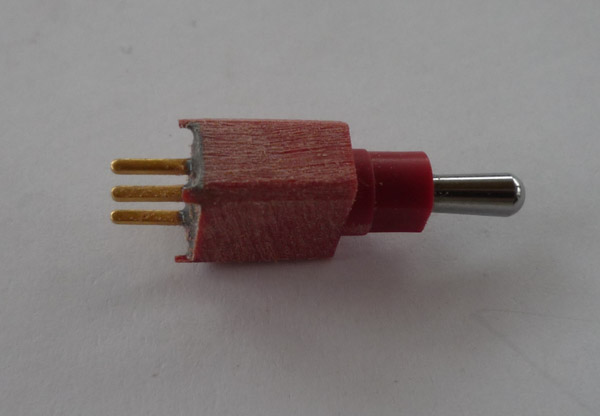

J'ai poncé et chanfreiné le switch pour réduire sa taille.


512
Photo 512






Étape IV - Démontage du bloc commande

Pour avoir access aux switches originaux, il faut démonter le bloc de commande.

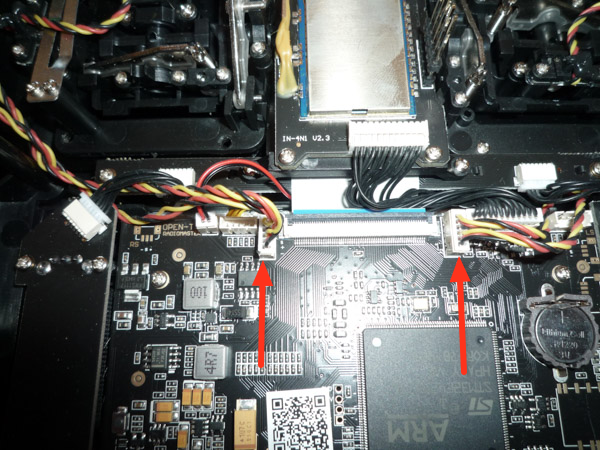

Les connecteurs des blocs de commande sont ici, flèche rouge sur la photo.

Pour remonter, fils noir vers vous, pour éviter de forcer le détrompeur.


483
Photo 483

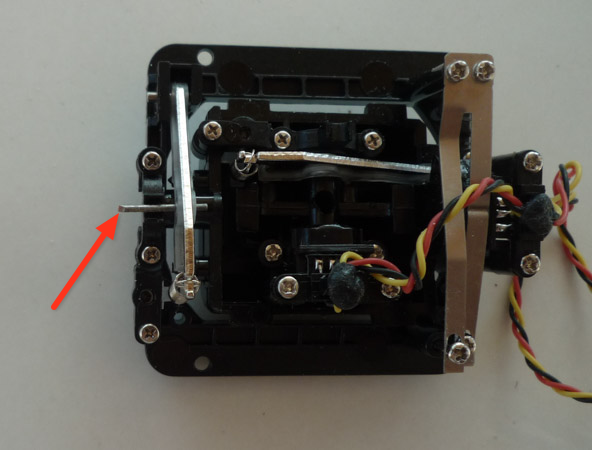

Le bloc livré a le ressort de rappel sur les deux axes. Comme je monte le switch sur les gaz, il faut supprimer son rappel.

La tige de bloquage du rappel n'étant pas livré, j'ai mis une queue de résistance.


484
Photo 484

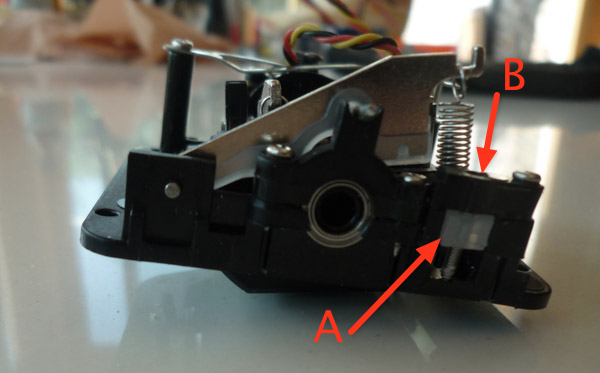

Accessoirement, détendez le ressort avec une clef Allen en « B », pour faire remonter la cale « A ».


485
Photo 485




Étape V - La connexion électronique

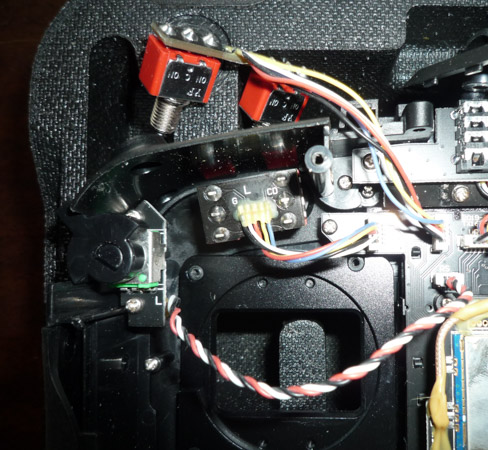

Les switches vont par deux sur une petite plaquette. Sur la photo SG & SH à démonter, pour démonter SC et SD. J'utilise SD.


495
Photo 495

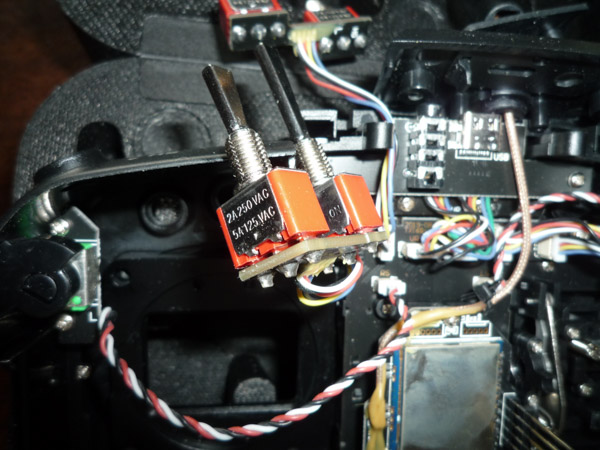

SC et SD

497
Photo 497


Vous débranché la plaquette de votre choix et dessoudé le switch à remplacer.

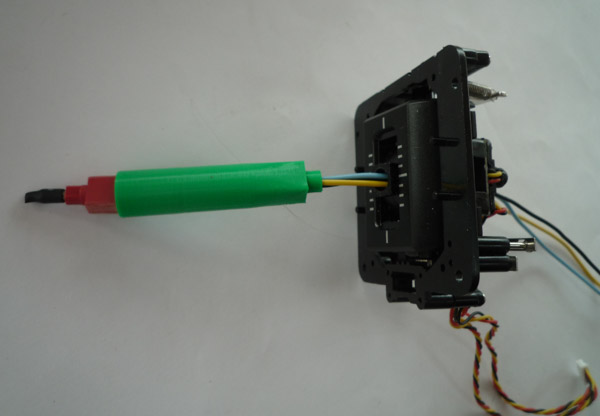

Ne pas oublier de passer les fils dans le bloc avant de les souder sur la plaquette.


499
Photo 499

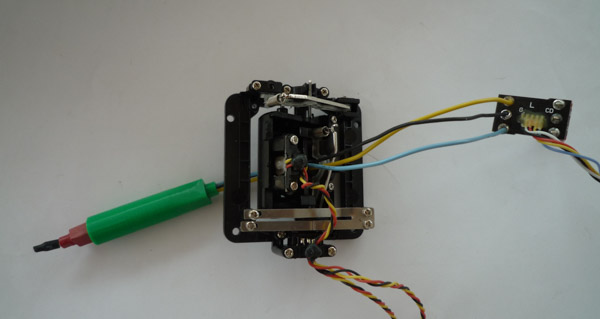

Vous avez noté que je n'ai pas collé mon manche au bloc, puisque je ne sais pas où est le « ON » haut ou bas. Un test une fois remonté est le plus simple pour savoir. En principe la logique d'un switch permet de le savoir. Je me suis pas cassé la tête, un test final est plus simple.


500
Photo 500




Vous remontez le tout, testez le bon sens du manche et le coller. Je l'ai fait à l'époxy bi-composants.

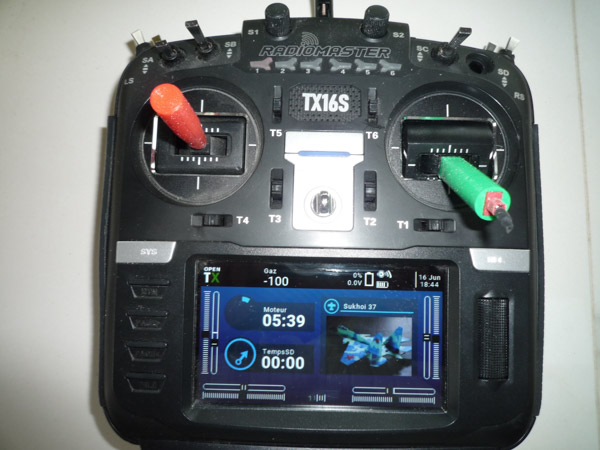

Et voilà, admirez votre travail.


504
Photo 500




Reste à faire un petit capuchon pour cacher le haut du switch.

507
Photo 507

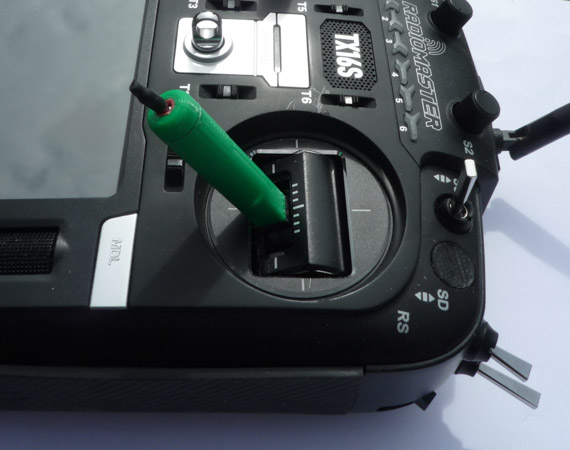

Et un bouchon pour l'ancien switch.


509
Photo 509


508
Photo 508

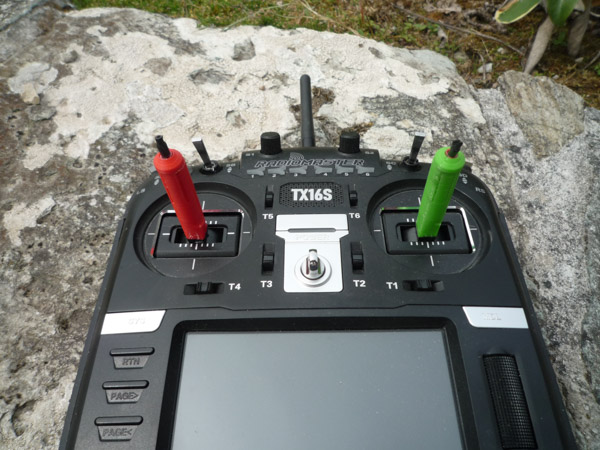

Et vous faites la même chose pour l'autre manche.

En respectant bâbord - tribord, rouge - vert.

559
Photo 559
