Pupitre

- Pour une radio Radiomaster TX16S -

Mon imprimante 3D étant trop petite pour imprimer le pupitre proposé sur le site Jivaro,


Original
Photo Original

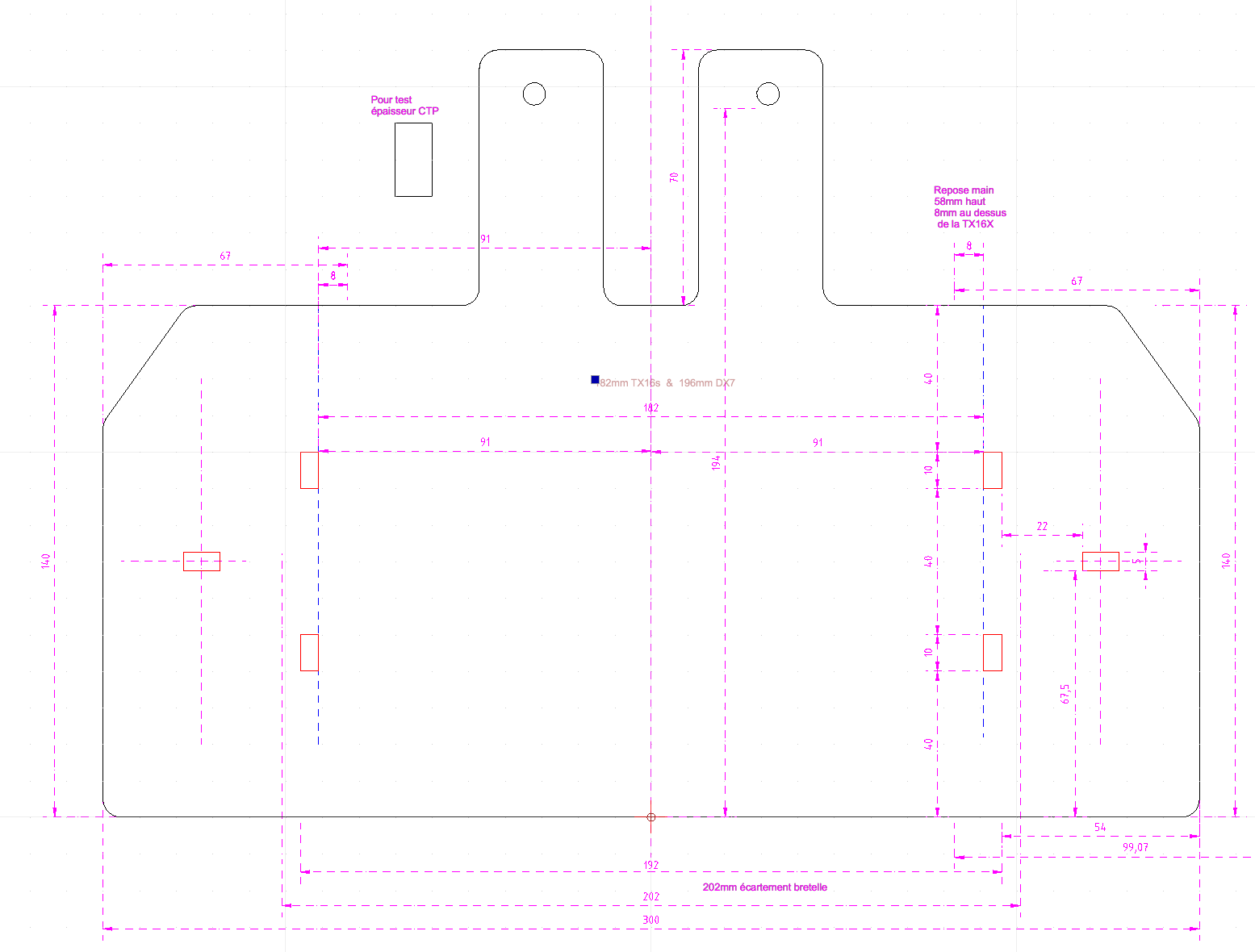

J'ai modifié le plan pour être fait avec ma fraiseuse numérique dans du CTP de 5mm ou plexi 4mm.


J’ai gardé le concept du support avec les deux oreilles pour les deux tétons de blocage de la radio, et j’ai élargi pour créer des maintiens verticaux.

Voir le plan chez Jivaro pour créer les tétons en imprimante 3D.

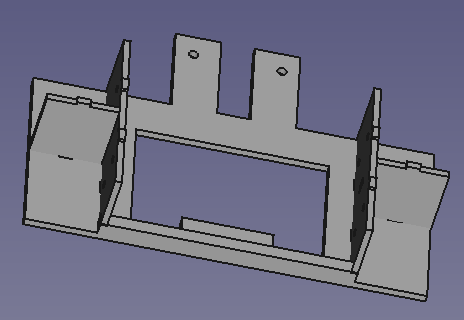

Pour fraiseuse

Résultat

Les 6 encoches font 2,5mm pour du CTP de 5mm. La plaque du dessus aura des trous borgnes pour avoir un dessus lisse visuellement.


Pupitre_1060547
Photo 547

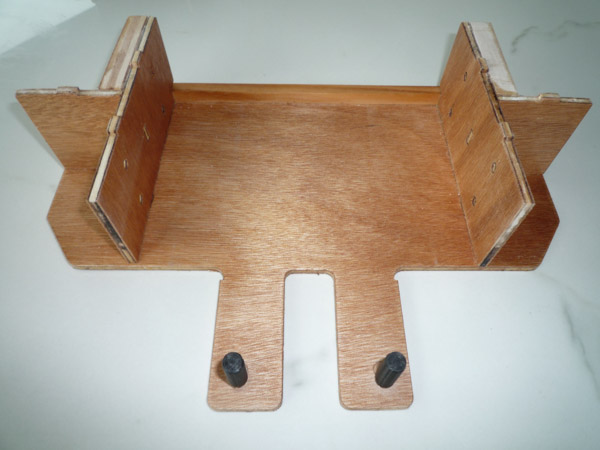

J'ai percé quatre trous sur les côtés verticaux pour le cas ou vous voulez mettre une radio moins large et toujours bénéficier d'un léger serrage de maintient de la radio. Les trous serviront à clipser une plaque faite en 3D pour ajuster la taille (182mm pour la TX16S).

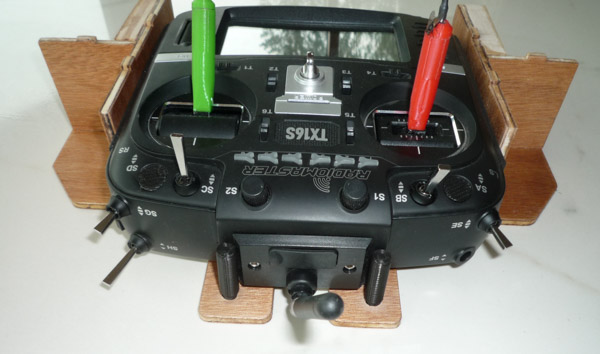

182mm - la TX16S passe juste avec un léger serrage.

Pupitre_1060545
Photo 545



Pour les étriers de suspension, je me suis offert le luxe de la version Jeti 31,90€.


Betelle

Notez, leurs petites tailles, la partie support pour les vis fait 7cm, les bras font 10cm.

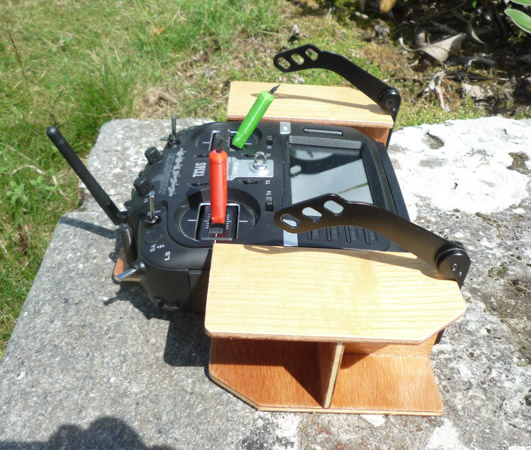

Sur les trois photos qui suivent les étriers sont pliés au repos.

La barre de calage arrière fait un centimètre, laissant la place pour atteindre le bandeau des connecteurs, pour recharger la radio sans l’enlever du pupitre.


Pupitre_1060554
Photo 554

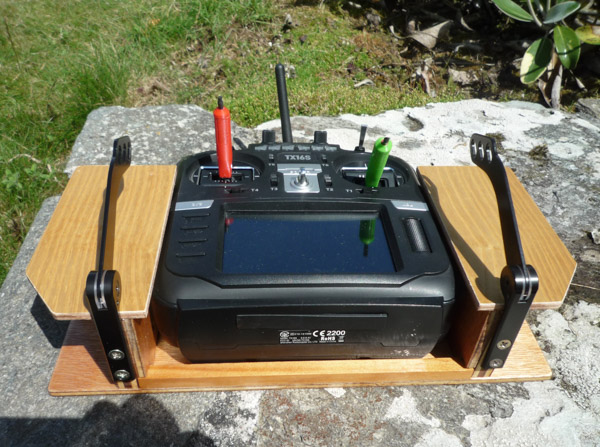

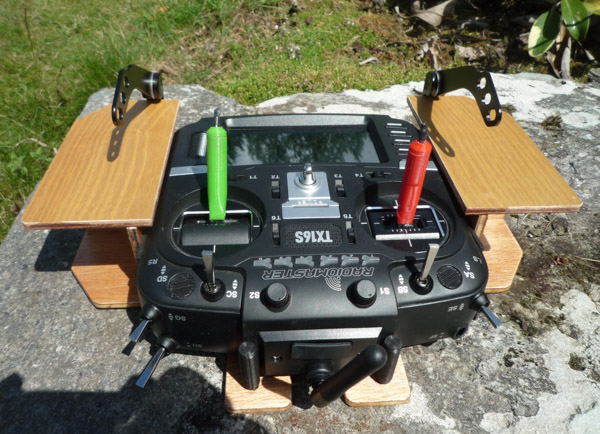

Les deux tétons de calage marchent bien, mais sont un peu difficiles à saisir pour les enlever. Je vais en refaire des plus longs.


Pupitre_1060555
Photo 555




Pupitre_1060553
Photo 553

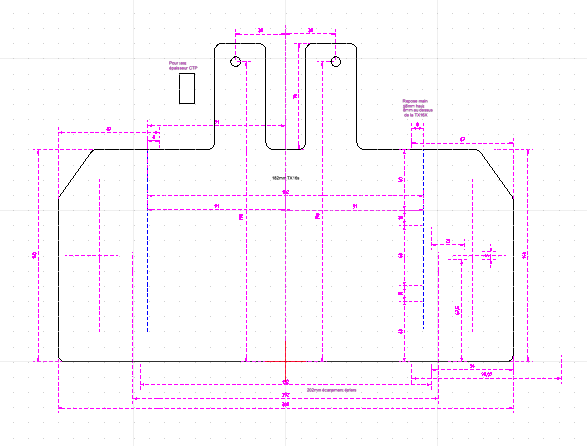

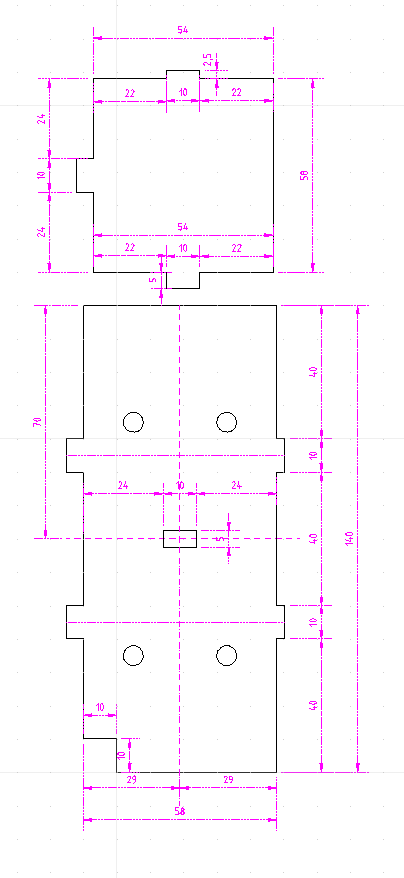

J'ai fait les plans avec LibreCad. Fichier en .dxf, à disposition, contactez moi.



Cliquer sur l'image pour agrandir

10Support2

30Colonne

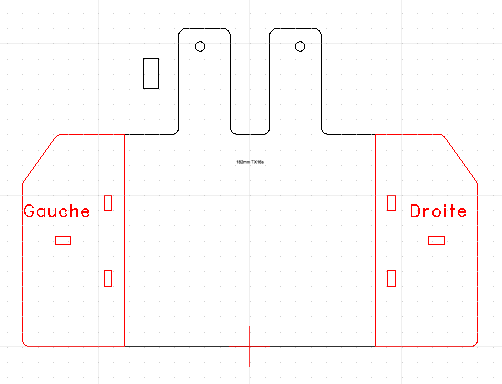

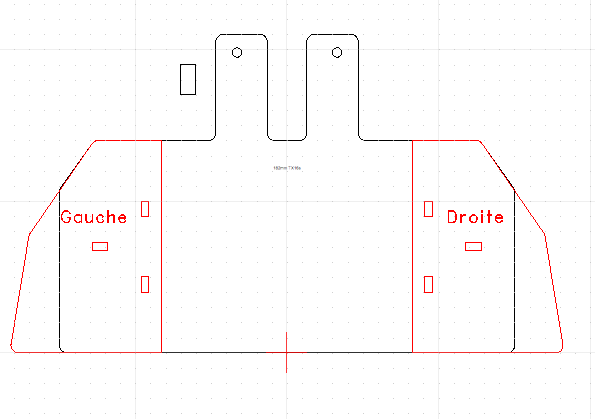

J’ai fait deux versions pour les reposes mains, une large et une étroite. À l'usage, j'ai choisi l'étroite.



20ReposeCourt

20ReposeLarge
