Radio FlySky FS-i6 et FS-i6X

- Alimentation en accu LiPo -

Attention : L'organisation interne du circuit intégré n'est pas la même sur le FS-i6 que sur la FS-i6X. L'implémentation sera différente.

Il y a plus de place dans le FS-i6X, car le connecteur « Update et écolage » est juste au bord du circuit. L'accu Lipo peu être plus long en venant buter sur le buzzer (le rond noir sur la photo). Et à droite rien ne gêne, j'ai pu mettre un Lipo de 85mm, encore plus long est possible, mais après il faut en trouver de 11 à 12mm d'épaisseur.


FS-i6X
Lipo-10_FS-i6_1050790
Photo Lipo-10 FS-i6X



Sur la FS-i6 le connecteur « Update et écolage » est plus loin du bord faisant perdre sur la gauche un bon centimètre en longueur pour l'accu Lipo.



FS-i6
Lipo-10_FS-i6_c
Photo Lipo-10 FS-i6X



J'ai peu mettre un accu Lipo de 1500mA dans la FS-i6X et seulement 1300mA dans la FS-i6, les deux de 11mm d'épaisseur.

Notez, la place disponible pour le régulateur est à gauche sur le FS-i6X et à droite sur le FS-i6.



Résultat final


Pour vous donner du coeur à l'ouvrage.



Résultat final FS-i6X

Lipo-120_FS-i6_1050900




Résultat final FS-i6

Notez à droite, le connecteur noir limite aussi la longueur de l'accu, je n'ai peu mettre qu'un 65mm de long, et le régulateur doit être mis à droite.


Lipo-230_FS-i6_1050931



Étude technique

Caractéristiques FS-i6 et FS-i6X

Avec quatre piles neuves, la tension est de l'ordre de 6,54v.

La FS-i6 bip « piles faibles  » vers les 4,8v. (Réglage dans le menu Extra > Tx Bat).

La consommation de la FS-i6 est de l'ordre de 100mA.



Option pour remplacer les piles

Il y a plusieurs options pour remplacer les piles coûteuses.


Donc, alimenter en 5v, tension proche du minimum requis, marcherait. Il serait mieux en 6v, problème les accus Lipo 2S délivrent 7,4v. Il faut donc, un convertisseur pour abaisser cette tension.

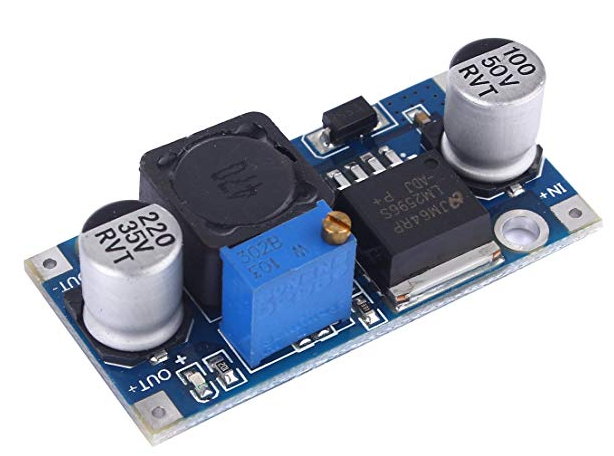

J'ai choisi la solution du convertisseur LM2596S qui permet de choisir la tension de sortie, et aussi parce que j'en avais en stock.

C'est un VABNEER LM2596S DC-DC réglable de 3-40 V en entrée vers 1.5-35 V en sortie coût 10,99€ les 5, dimension 44x20x12mm.


reg-10-
Photo reg-10

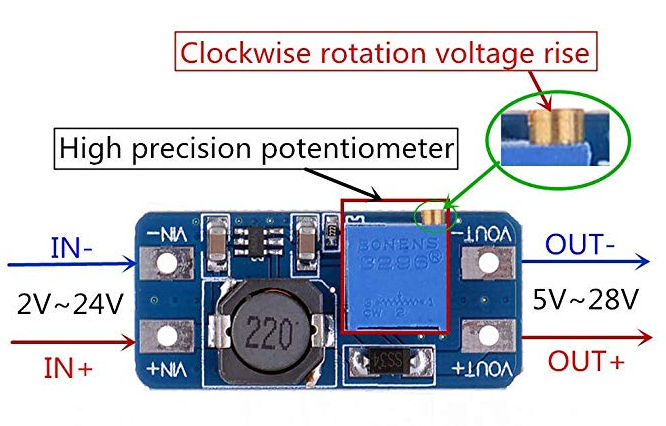

Ou un autre choix possible est le ARCELI 5PCS MT3608 Step-Up Réglable DC-DC Commutation Boost Convertisseur Alimentation Module 2-24V à 5V-28V 2A 7,99€ les 5, dimension 36x17x14 mm.


reg-20
Photo reg-20


Principe

Il y a de la place à l'intérieur de la radio pour placer le convertisseur. Reste à trouver un accu Lipo 2S de taille correspondant au réceptacle des piles ou à agrandir ce réceptacle.



Procédure commune FS-i6 et FS-i6X

Vous prenez un tournevis cruciforme de qualité pour ne pas abîmer les vis de qualité chinoise, et vous enlevez les quatre vis qui tiennent l'arrière de la radio, et ouvrez avec précaution pour éviter de tirer brutalement les deux câbles.

Ceci fait vous déconnectez les deux câbles. Seul celui de l'alimentation est nécessaire, néanmoins vous serez plus à l'aise pour travailler en enlevant les deux.

Les deux câbles sont avec détrompeur pour les reconnecter.

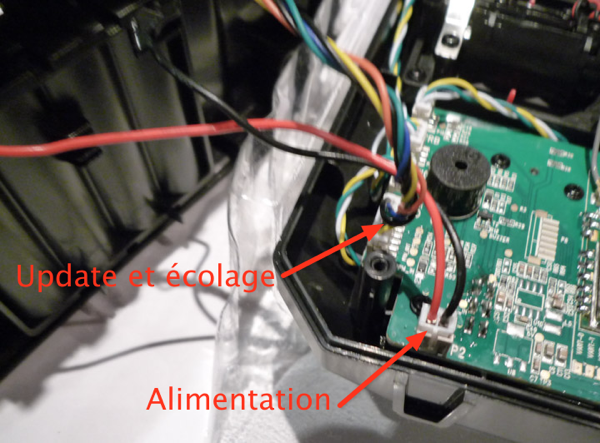

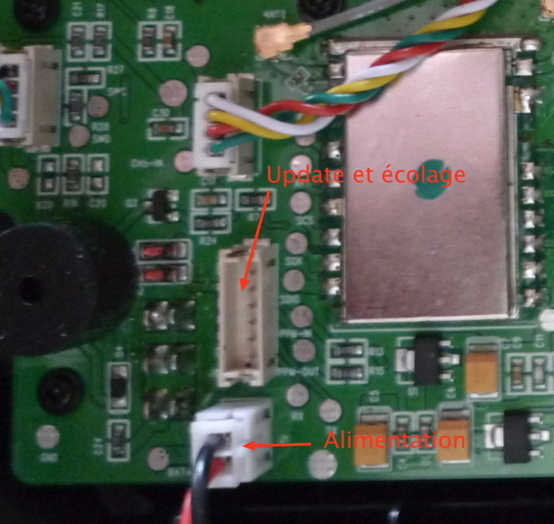

La fiche du câble « update et écolage » est un peu dure. Attention, le câble noir est en haut sur le FS-i6X et en bas sur le FS-i6. Ne forcez pas, vérifiez bien le détrompeur qui est très petit.


Lipo-10_FS-i6_1050790
Photo Lipo-10 FS-i6X

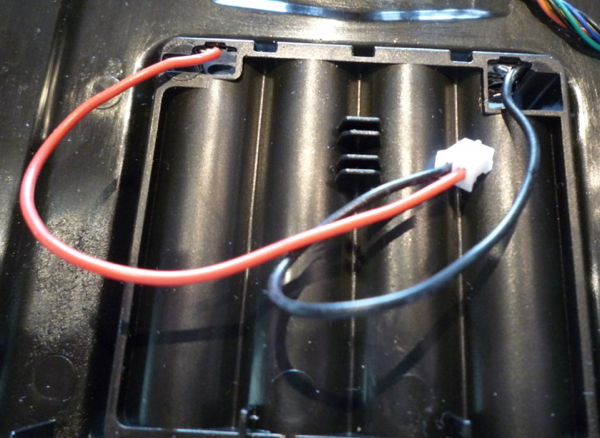

Ici au choix, vous dessoudez le câble alimentation qui part des piles. Notez, il faudra le rallonger, car il est trop court.


Lipo-20_FS-i6_1050793
Photo Lipo-20

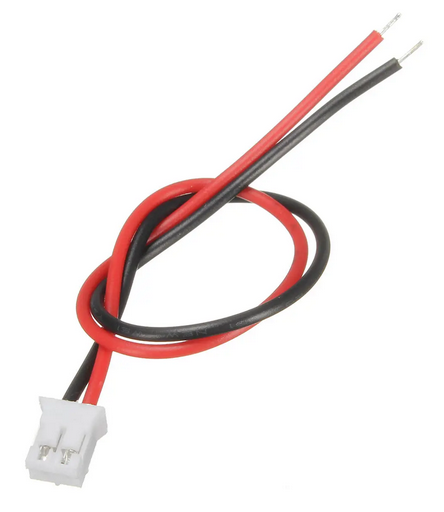

ou vous achetez un câble Mini Micro JST 2.0 PH 2Pin 5€ les 100.


microJST
Photo microJST

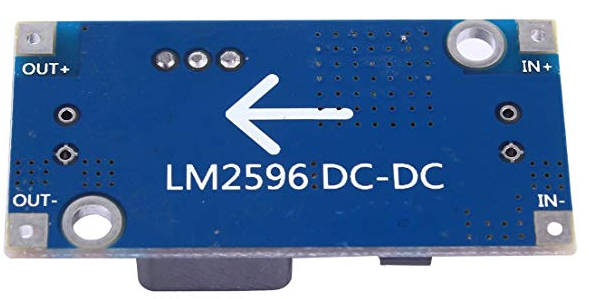

Vous soudez en sortie du convertisseur le câble Micro JST.

Veillez à ne pas vous tromper de sens, ni de polarité.


reg-30
Photo reg-30

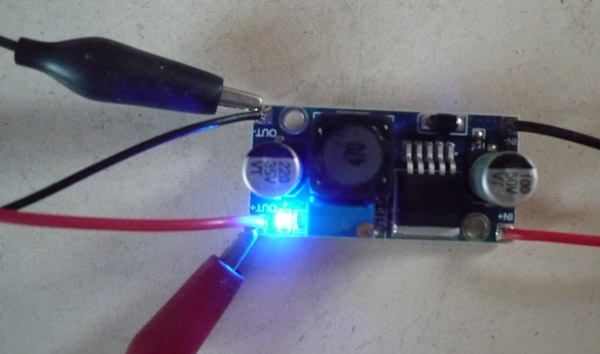

Vous prenez votre ohmmètre et vous tournez la vis de réglage jusqu'à atteindre les 6v en sortie. Il peut être nécessaire de beaucoup tourner, car c'est un réglage fin.


Lipo-36_FS-i6_1050800
Photo 36


reg-40
Photo reg-40


J'ai réglé à 6,20v pour les tests et à 5,40v en final.

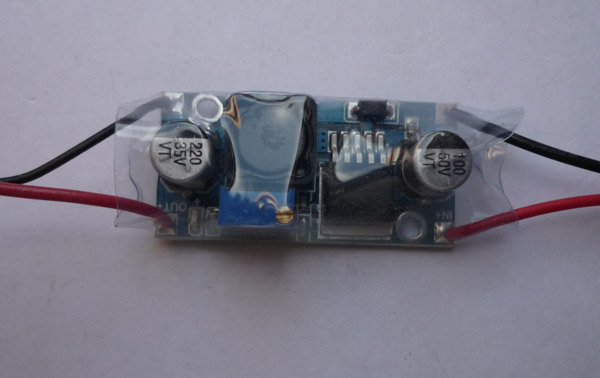

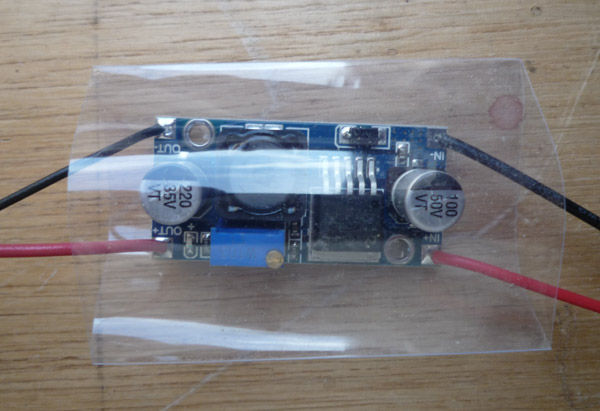

Maintenant, ne pas oublier de protéger avec de la gaine thermorétractable pour éviter tout court-circuit.


Lipo-42_FS-i6_1050803
Photo 42


Un coup de seiche-cheveux plus tard.


Lipo-46_FS-i6_1050804
Photo 46


Mise en place

Résultat

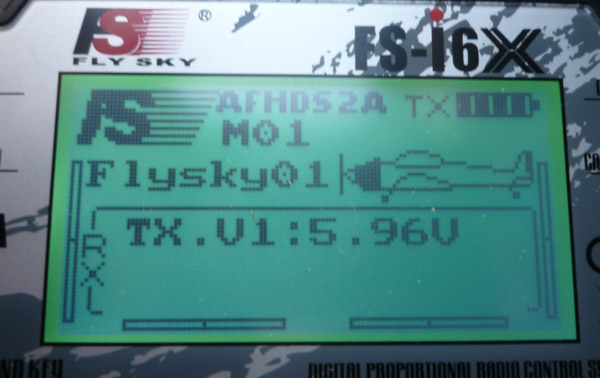

5,96v pour un réglage du convertisseur à 6,20v.


Lipo-72_FS-i6_1050807
Photo 72


Attention: Il n'y pas de détection de batterie basse sur le convertisseur. Il fera son boulot jusqu'à épuisement du Lipo. Faites le calcul, 100mA de consommation pour une heure.



Choix de la Lipo


J'ai tenté progressivement l'opération, en premier en tentant de conserver le compartiment des piles. Je vais vous narrer cette évolution. En final, j'ai fini par supprimer la totalité du compartiment des piles.

Suivant la taille de la Lipo en épaisseur, j'ai testé plusieurs variantes.



Variante Lipo 250mA

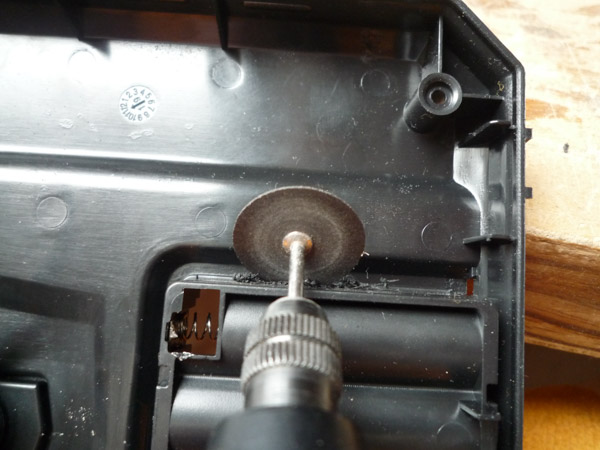

Je pense qu'en faisant une fente, elle passera en débordant de l'autre côté du convertisseur.

Voici le principe, il n'y aura pas de souci pour la largeur. Il y a facilement 40mm.


Lipo-80_FS-i6_1050815
Photo 80

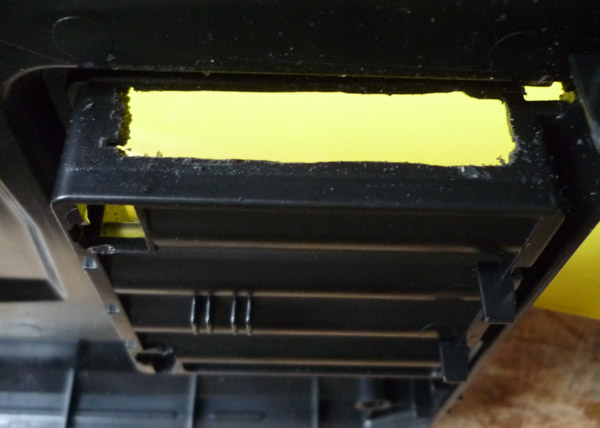

La difficulté sera pour l'épaisseur.


Lipo-82_FS-i6_1050819

Photo 82

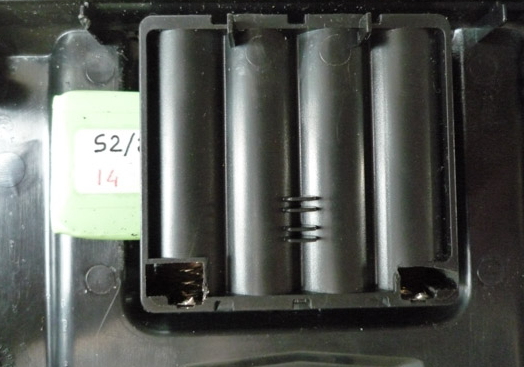

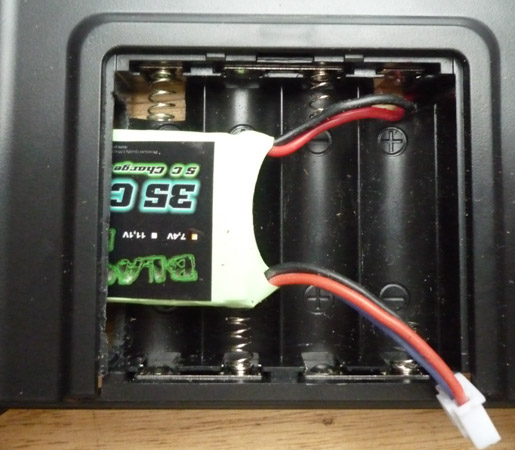

Résultat bien, mais pour une Lipo que de 250mA de 8mm d'épaisseur.


Lipo-88_FS-i6_1050818
Photo 86


Lipo-88_FS-i6_1050824
Photo 88


Mais pour moi qui fait du vol de pente, ce n'est pas assez 250mA, j'ai commandé une Lipo de 1500mA qui est peu épaisse, 11x32x85.





Variante Lipo 1500mA en conservant le compartiment des piles

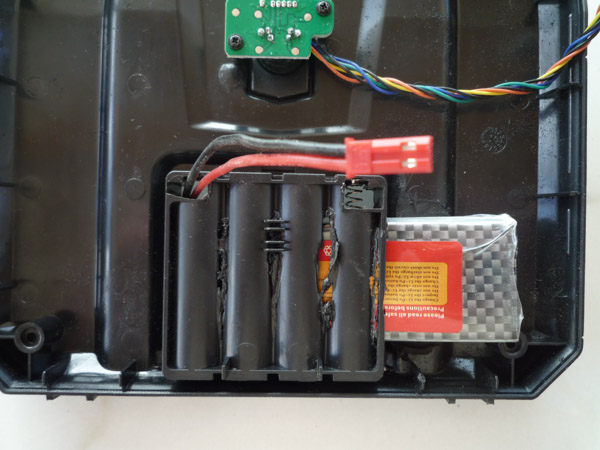

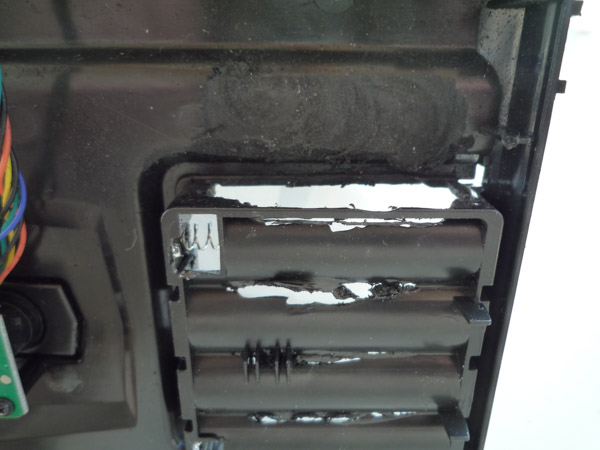

Premier essai en conservant le compartiment des piles, là, il a fallut rogner sérieusement le compartiment des piles.


Lipo-100_FS-i6_1050875
Photo 100


Lipo-102_FS-i6_1050879
Photo 102


Lipo-104_FS-i6_1050876
Photo 104

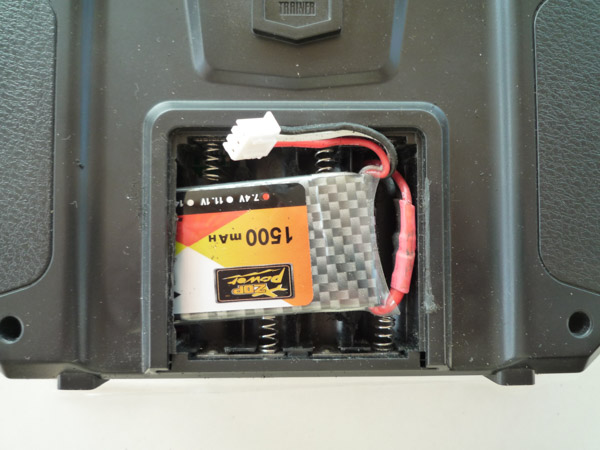

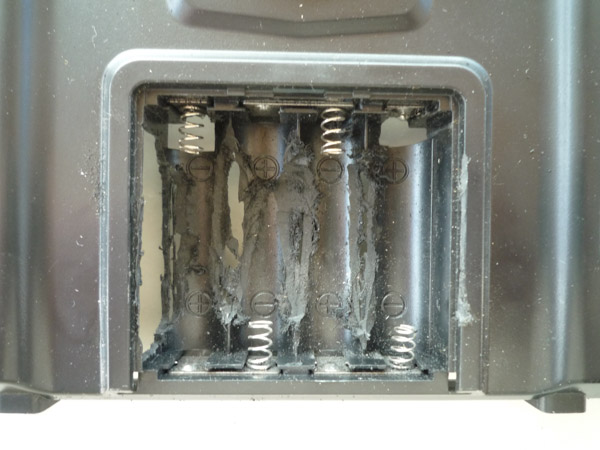

C'est bon, mais c'est serré à la fermeture de la trappe.


Lipo-106_FS-i6_1050874
Photo 106


J'ai donc en final opté pour la suppression du compartiment des piles.



Variante Lipo 1500mA en supprimant le compartiment des piles


Et j'ai ajouté un switch sur le plus du Lipo, car le convertisseur avec sa LED allumée consomme de quoi vider les 1500mA en deux jours à l'arrêt.

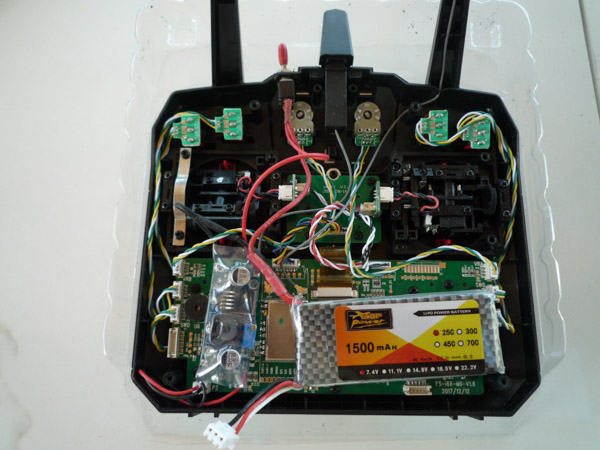

Ce Lipo est un « ZOP Power 7.4V 1500mAh 2S 25C » 85x32x11 de chez banggood.


Lipo-120_FS-i6_1050900
Photo 120

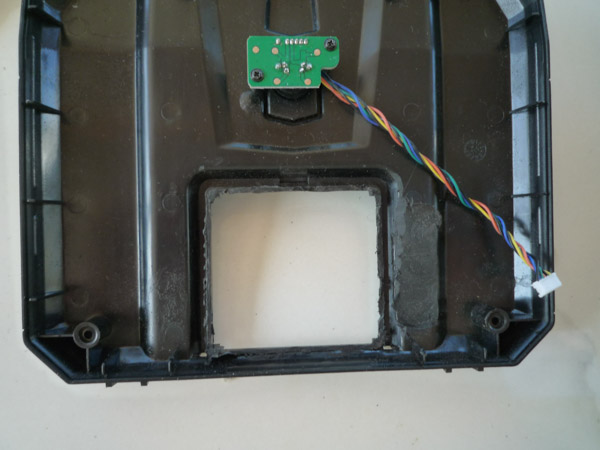

Petit avantage, j'ai pu mettre le convertisseur à gauche, ce qui évite de rallonger le câble sorti convertisseur.



Lipo-122_FS-i6_1050901
Photo 122


Lipo-124_FS-i6_1050902
Photo 124

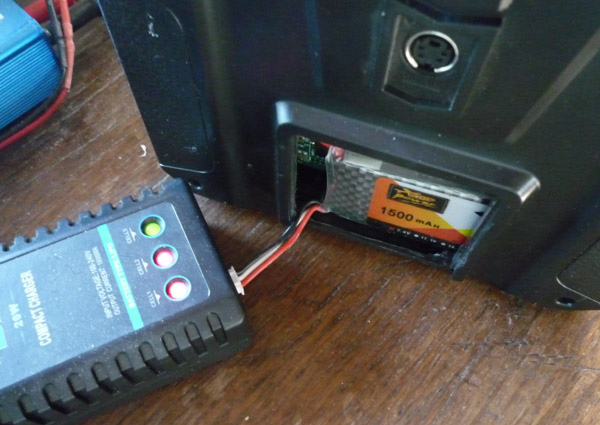

La fiche de recharge est facilement disponible pour la connexion au chargeur.

Il faudrait même mettre un bout de mousse pour caler l'accu. Il bouge légèrement.


Lipo-126a_FS-i6X_1050940
Photo 126






Implémentation sur la FS-i6


Fort de mes tests sur la FS-i6X ma solution retenue est :

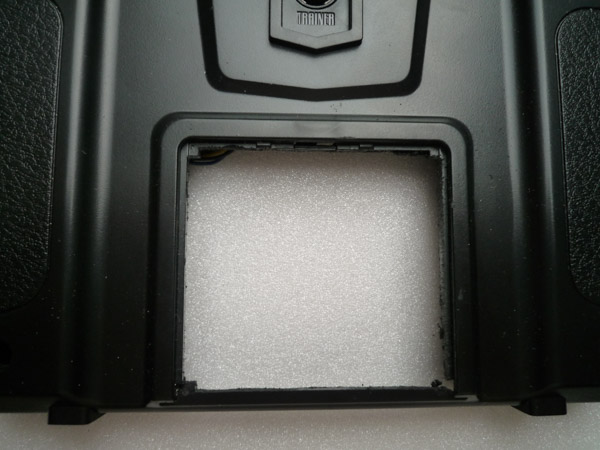

j'ai donc pu faire une découpe plus propre.


Lipo-200_FS-i6_1050923
Photo 200


Lipo-210_FS-i6_1050926
Photo 210

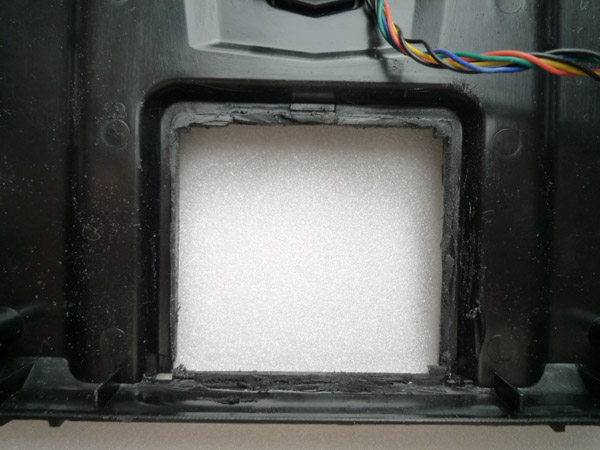

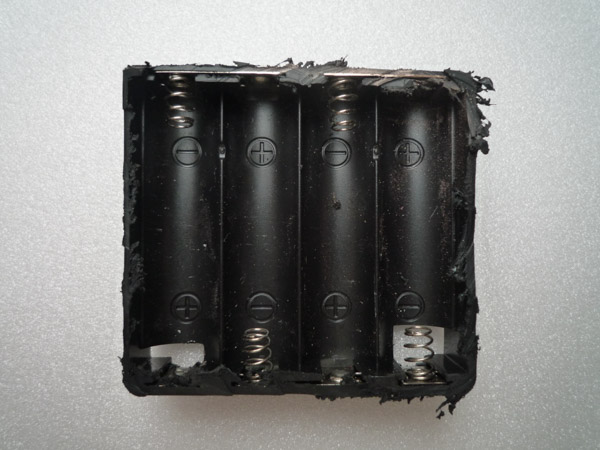

Finalement, la découpe n'est pas destructive, il serai possible de remettre en place le support des piles avec un peu de colle chaude.


Lipo-220_FS-i6_1050928
Photo 220

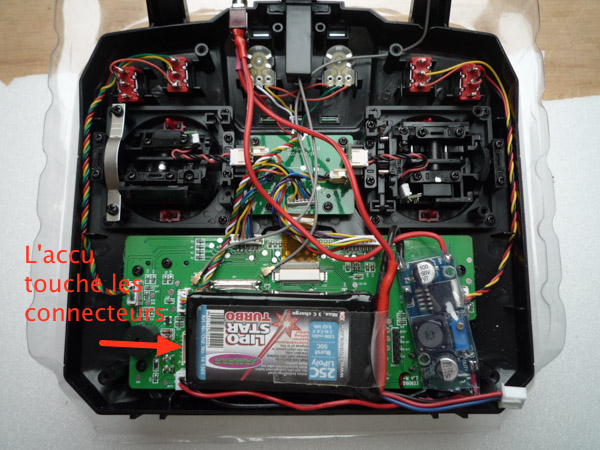

Il est notable que l'accu butant sur les connecteurs, il doit être plus petit en longueur. C'est un 1300mA 65x35x12 de label Jamara que j'avais en stock.

Notez aussi, à droite, le connecteur noir limite aussi la longueur de l'accu.

le circuit convertisseur de tension est à droite. Il a fallu rallonger d'un centimètre le câble rouge d'alimentation.


Lipo-230_FS-i6_1050931
Photo 230

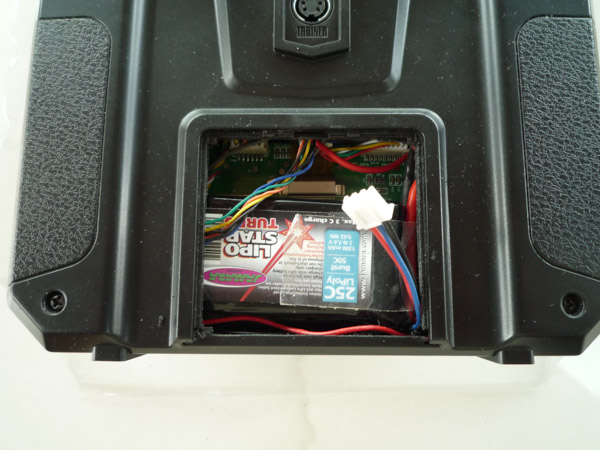

Lipo-240_FS-i6_1050932
Photo 240








Je recommande d'utiliser que le switch personnel pour la marche/arrêt en laissant celui officiel toujours sur ON. Ceci pour ne pas oublier de couper entre l'accu et le convertisseur, celui-ci viderait l'accu en deux jours.
