Thermique vers électique
Support moteur

Vous pouvez voir son plan final en DAO à SupportMoteur
et télécharger le plan en format DXF pour une fraiseuse numérique ici SupportMoteur.zip

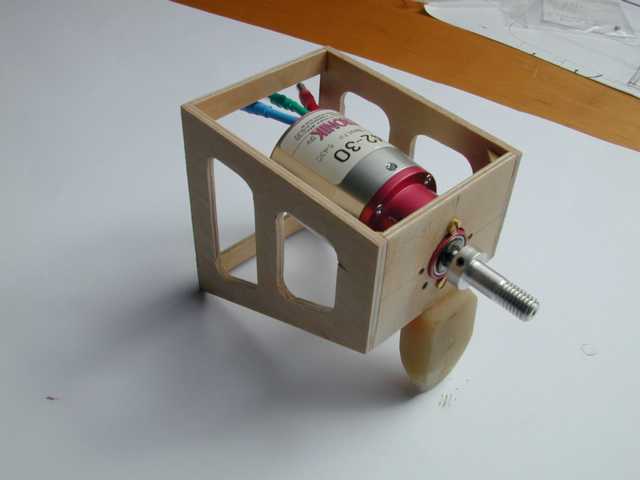

- Premier essai, première photo -
pas assez solide à l'usage en transversal
cela vibrait légérement
22 gr en CTP 30/10

Pas assez solide à l'usage en transversal
cela vibrait légérement

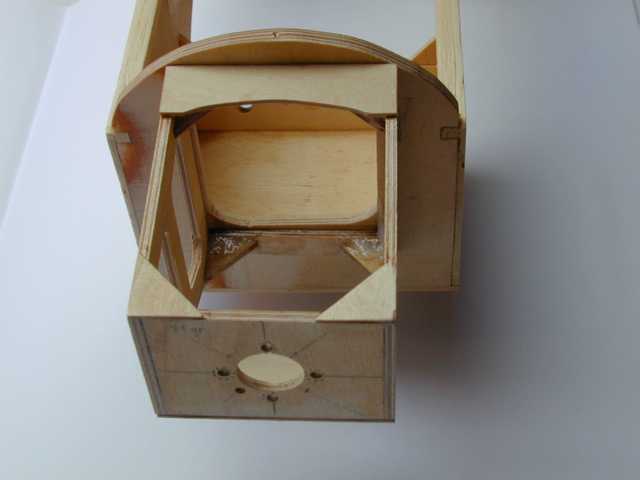

pour corriger j'ai mis des renforts en CTP 10/10
sur le dessus et dessous
des équerres en CTP 30/10 en angle noyant les vis
et des baguettes triangles en balsa tenant les cotés à l'avant.

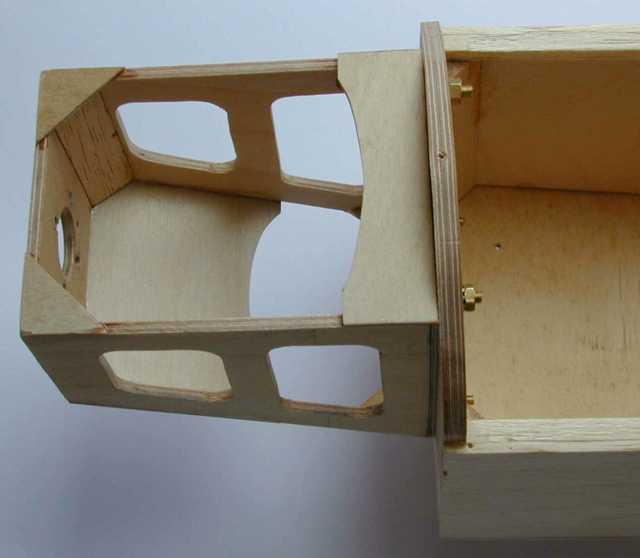

Voir la photo ci-dessous
Plus de problème même avec des Bruhless puissants

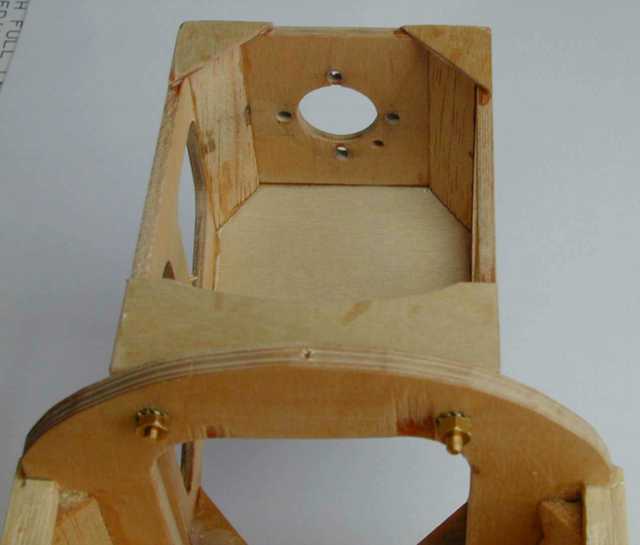

Notez les boulons de fixation sont noyés dans l'Epoxy

Il y a quatre boulons de fixation de 3mm avec rondelles grower

L'intérêt est de pouvoir changer le bloc entier pour différent moteur
les entre axes de fixation des moteurs que j'ai étant incompatible entre eux.

Bien aussi, pour changer facilement le piqueur et anti-couple

Sur mon dernier modéle pour avoir un acces plus facile pour les doigts pour monter le moteur
J'ai mis la plaque de renfort du dessous plus petite
et celle du dessus à l'avant plus petite aussi
et à sa place à l'arrière une baguette de CTP 30/10
voir le plan final en DAO
