Variante sur HOTTrigger 800

Suite au confinement, ne pouvant pas aller voler sur mon terrain habituel, j'ai cherché un avion plus petit pour voler dans le champ attenant à ma maison.

J'ai acheté le kit du HOTTrigger 800, 75€, et kit qui devient impossible à trouver Graupner ayant fait faillite.

Suite à la fermeture de la salle indoor pour cause de Covid, je ne l'ai pas construit. Il est à vendre contactez moi.

J’en ai fait un dérivé moins 3D pour l’extérieur. Fuselage un peu plus long, moins d’aileron.

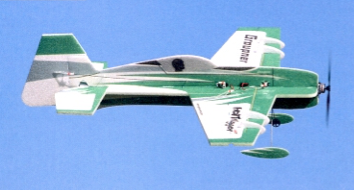

Hottriger800

D'autre part, je l'ai adapté à mes besoins personnels d'un vol plus calme que son origine 3D, ceci pour voler dans le champ voisin de ma maison.

De plus, ne trouvant pas de dépron 10mm par chez moi, j'ai fait en 7mm, ce qui nécessite de revoir toutes les côtes des encoches.

Possédant une fraiseuse numérique OMM Pro, j'ai donc décidé de refaire la totalité des plans.


Et, j'en ai profité pour faire quelques améliorations.


Vu des modifications

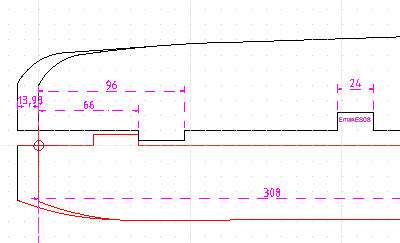

J'ai gardé sur le plan, la taille originale et la taille avec 14mm de plus.


Plus14mm
Photo Plus14mm

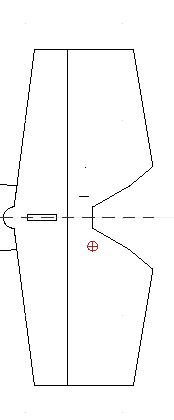

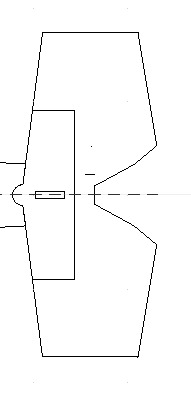

Les deux versions d'empennage :


3D Empennage3D Personnel EmpennageNew



Vue des plans


Ils sont au format standard .dxf fait avec Qcad.

Passez-moi un courrier si vous les voulez.

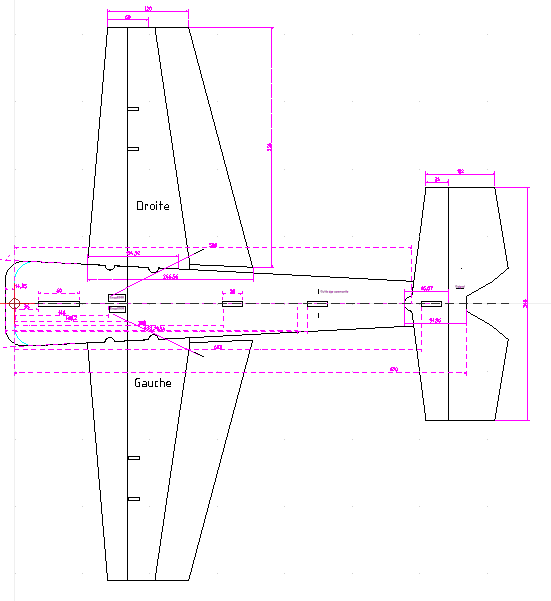

aile

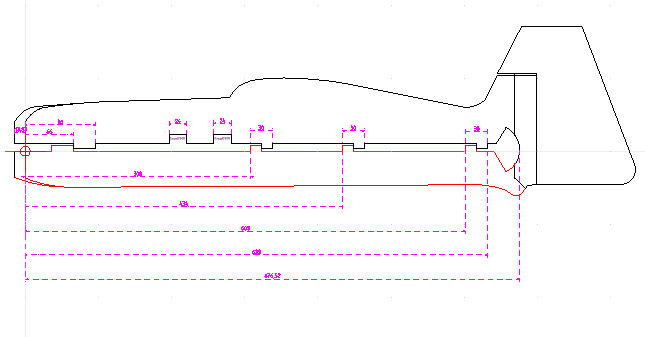

Fuselage

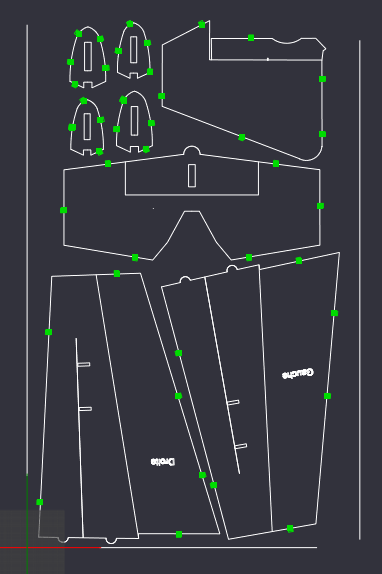

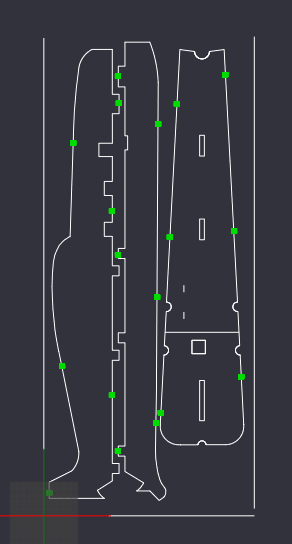

Les planches sous CamBam

- Fuselage haut, bas et plancher : planche de 314x720mm

- Aile, dérive, empennage, SFG : planche de 450x720mm


Planche01 Planche02

Téléchargement

Les fichiers .DXF et CamBam en zip sont disponibles.


Passez-moi un courrier si vous les voulez.

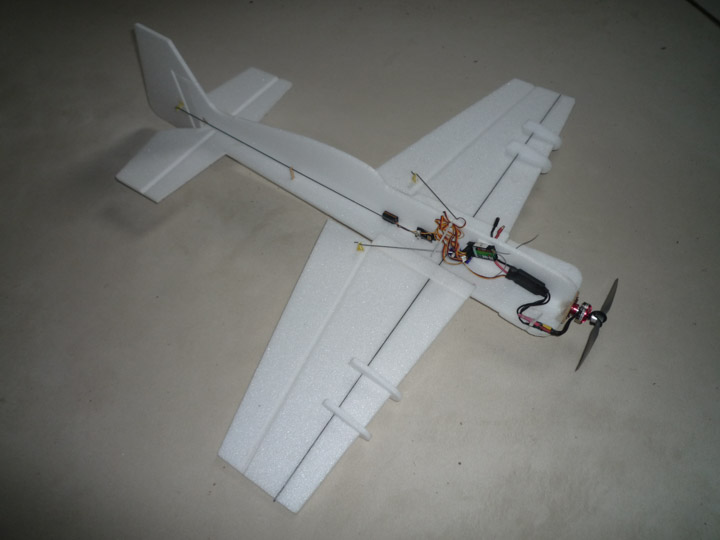

Résultat final


Final814
Photo Final814
