Au démarrage de Fusion 360 vous avez cette icône en haut à droite, pour voir les différentes faces d'un objet 3D.


Fusion360-7
Photo Fusion360-7


En bas à gauche, un bargraphe d'évolution de vos actions, qui est vide au démarrage.


Fusion360-9
Photo Fusion360-9


Et ce menu de création d'objet :


Fusion360-3
Photo Fusion360-3


Si vous cliquez sur le mot « CREATE » un menu vous propose de créer des objets directement en 3D.



Création d'une pièce d'attache pour ma fraiseuse CNC

Fusion360-11
Photo Fusion360-11


Son profile est :


Fusion360-13
Photo Fusion360-13


Commençons par dessiner ce profile en 2D.


Pour cela créer un « Sketch » (dessein en français) en cliquant sur la première icône.


Fusion360-15
Photo Fusion360-15


Vous obtenez ceci pour choisir sur quelle face vous voulez dessiner, choisissons axe XY pour le passage en 3D en positif.

Pointillé rouge axe X, vert axe Y bleu axe Z


Fusion360-5
Photo Fusion360-5


Donc, cliquez sur la face choisie, les menus passent à la création en 2D.


Fusion360-16
Photo Fusion360-16


Cliquez sur l'icône « création d'un rectangle ». Positionnez ou vous voulez, par exemple au point zéro.


Fusion360-16a
Photo Fusion360-17

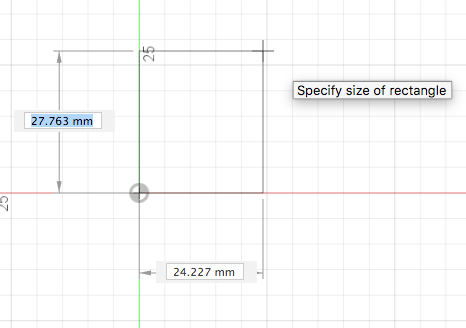

Tapez la valeur 5 pour la hauteur pour remplacer la valeur en bleu 27.763 affichée.

Par la touche tabulation passez à la valeur de longueur 24.227, tapez la valeur 30, et retour chariot pour valider le tout.>

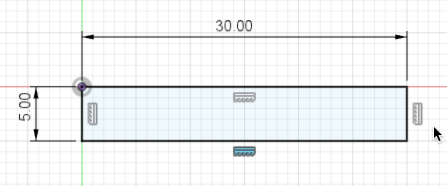

Fusion360-18
Photo Fusion360-18


Maintenant, création d'un deuxième rectangle. Cliquez à nouveau sur l'icône « création d'un rectangle ». Positionnez sur le coin droit bas.


Fusion360-18a

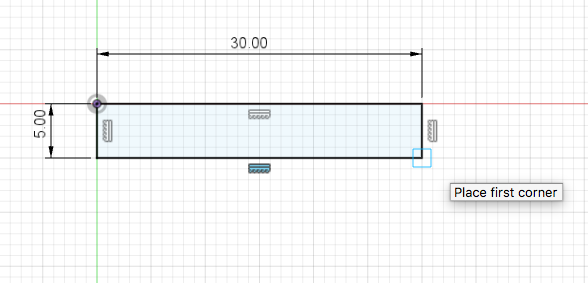

Photo Fusion360-19


Et étirez le rectangle vers le haut, et donnez les dimensions.

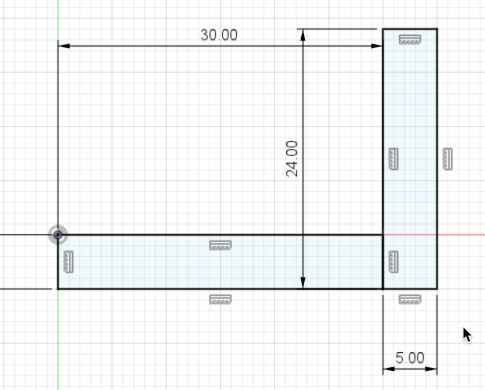

Fusion360-20
Photo Fusion360-20


Idem pour le troisième rectangle.

Et sélectionnez « click avec touche majuscule enfoncée » les trois rectangles.

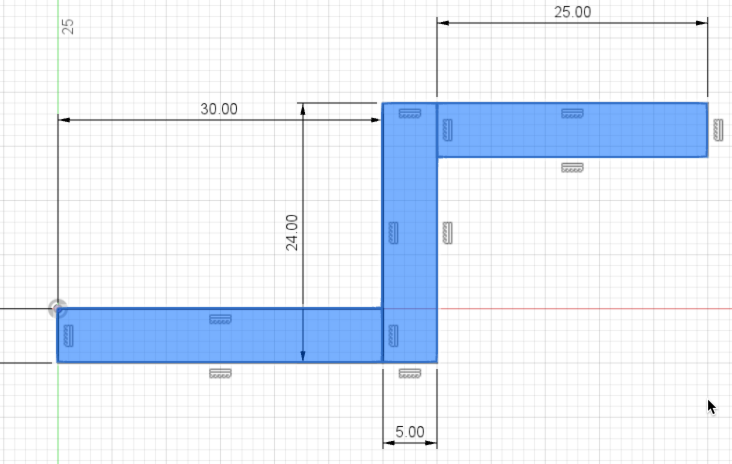

Fusion360-21
Photo Fusion360-21


Cliquez sur le mot « Solid » du menu, puis sur la 2eme icône « Extrude »
